Graphviz快览

Graphviz 是一个非常方便的实用程序汇编和计算机语言，允许您绘制复杂的图形。严格讲，Graphviz 是一个用于操纵有向和无向图形结构以及生成图形布局的工具集合。Graphviz 有它自己的语言（命名为 DOT），该语言简单，优雅并且强大。Graphviz 的优点是您可以实用一个简单的文本编辑器来写它的代码。该特点的一个很棒的作用是您可以容易的开发生成 Graphviz 代码的脚本！此外，大多数编程语言，包括 Python，Ruby，C++ 和 Perl，都提供了自己的接口，用于实用原生代码创建 Graphviz 文件。

您不需要了解 Graphviz 为使用 Go 分析器的 web 接口的所有事情。只要了解 Graphviz 怎样工作和它的代码长什么样就可以了。

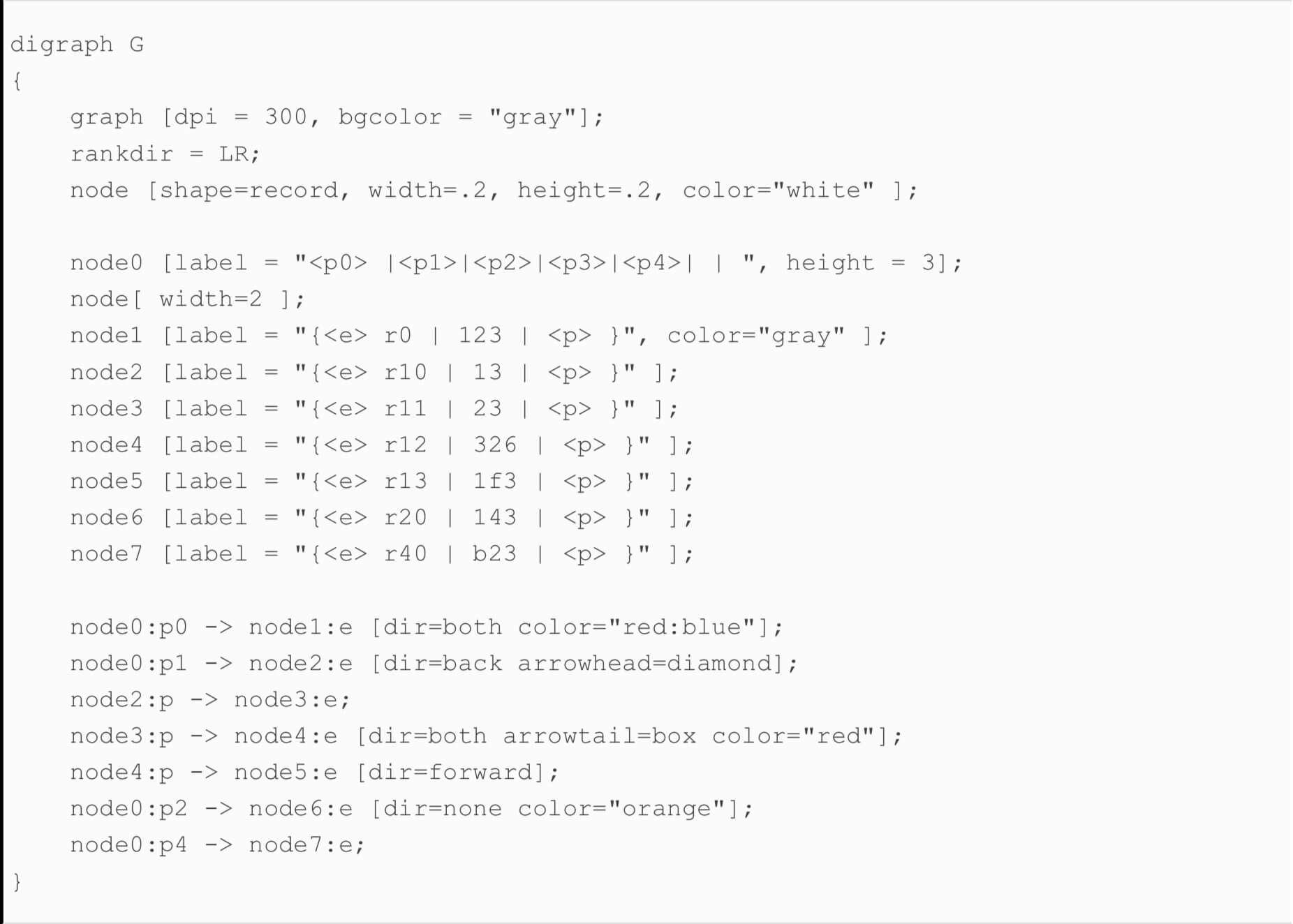

下面是保存在 graph.dot 中的 Graphviz 代码，简要的说明了 Graphviz 工作方式和 Graphviz 语言的样子：

color 属性改变一个节点的颜色，而 shape 属性改变节点的形状。另外，dir 属性可以应用到边，定义一条边是否有俩个箭头，一个箭头或没有箭头。此外，箭头样式可使用 arrowhead 和 arrowtail 属性定义。

使用一个 Graphviz 命令行工具编译上面的代码来创建一个 PNG 图片，需要在您喜爱的 Unix shell 中执行如下命令：

$ dot -T png graph.dot -o graph.png
$ ls -l graph.png
-rw-r--r--@  1  mstouk  staff  94155  Mar  1  07:30  graph.png

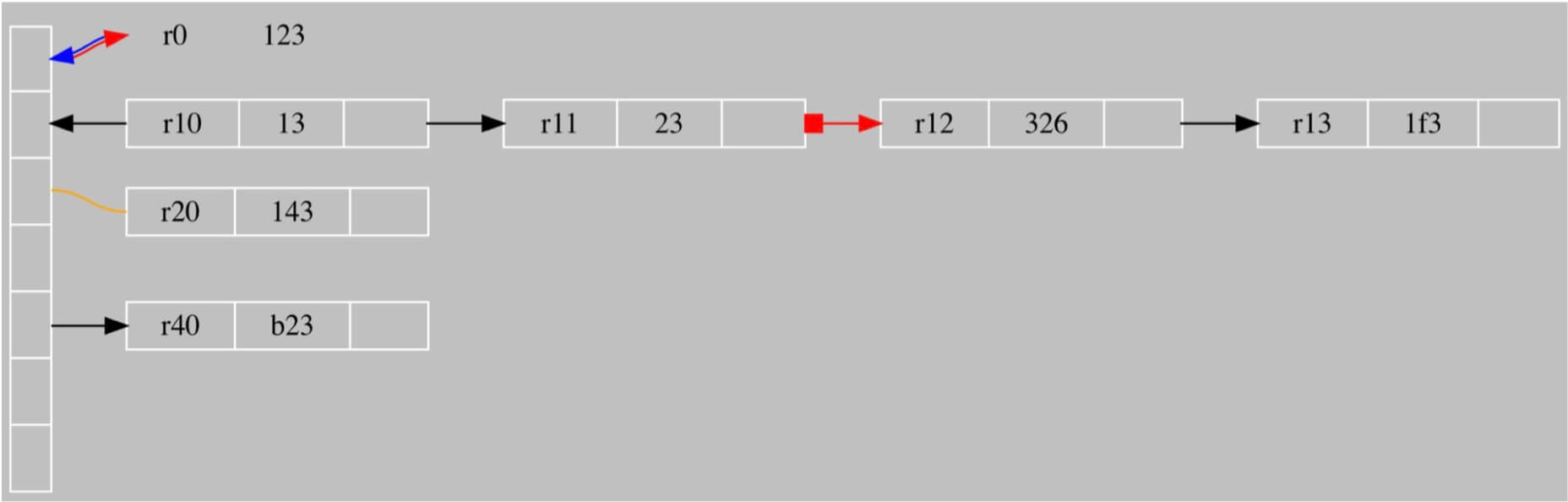

下图显示了由执行上面命令产生的图形文件：

因此，如果您想要可视化任何类型的结构，您一定要考虑使用 Graphviz 及其工具，特别是如果您想使用自己的脚本自动化。
