一、2-3-4 树
1.1. 2-3-4 树介绍
1.2. 2-3-4 树插入元素
1.3. 2-3-4 树删除元素
二、普通红黑树
2.1. 普通红黑树介绍
2.2. 结构定义和节点旋转
2.3. 添加元素实现
2.4. 添加元素算法分析
2.5. 删除元素实现
2.6. 删除元素算法分析
2.7. 查找元素等实现
2.8. 验证是否是一棵普通红黑树
2.9. 完整程序
三、应用场景

某些教程不区分普通红黑树和左倾红黑树的区别，直接将左倾红黑树拿来教学，并且称其为红黑树，因为左倾红黑树与普通的红黑树相比，实现起来较为简单，容易教学。在这里，我们区分开左倾红黑树和普通红黑树。

红黑树是一种近似平衡的二叉查找树，从 2-3 树或 2-3-4 树衍生而来。通过对二叉树节点进行染色，染色为红或黑节点，来模仿 2-3 树或 2-3-4 树的3节点和4节点，从而让树的高度减小。2-3-4 树对照实现的红黑树是普通的红黑树，而 2-3 树对照实现的红黑树是一种变种，称为左倾红黑树，其更容易实现。

使用平衡树数据结构，可以提高查找元素的速度，我们在本章介绍 2-3-4 树，再用二叉树形式来实现 2-3-4 树，也就是普通的红黑树。

一、`2-3-4` 树

1.1. `2-3-4` 树介绍

2-3-4 树是一棵严格自平衡的多路查找树，又称 4阶的B树 (注：B 为 Balance 平衡的意思)

它不是一棵二叉树，是一棵四叉树。具有以下特征：

内部节点要么有1个数据元素和2个孩子，要么有2个数据元素和3个孩子，要么有3个数据元素和4个孩子，叶子节点没有孩子，但有1，2或3个数据元素。
所有叶子节点到根节点的长度一致。这个特征保证了完全平衡，非常完美的平衡。
每个节点的数据元素保持从小到大排序，两个数据元素之间的子树的所有值大小介于两个数据元素之间。

因为 2-3-4 树的第二个特征，它是一棵完美平衡的树，非常完美，除了叶子节点，其他的节点都没有空儿子，所以树的高度非常的小。

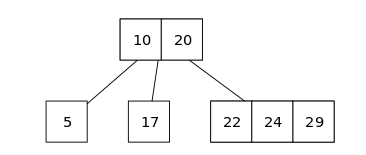

如图：

如果一个内部节点拥有一个数据元素、两个子节点，则此节点为2节点。如果一个内部节点拥有两个数据元素、三个子节点，则此节点为3节点。如果一个内部节点拥有三个数据元素、四个子节点，则此节点为4节点。

可以说，所有平衡树的核心都在于插入和删除逻辑，我们主要分析这两个操作。

1.2. `2-3-4` 树插入元素

在插入元素时，需要先找到插入的位置，使用二分查找从上自下查找树节点。

找到插入位置时，将元素插入该位置，然后进行调整，使得满足 2-3-4 树的特征。主要有三种情况：

插入元素到一个2节点或3节点，直接插入即可，这样节点变成3节点或4节点。
插入元素到一个4节点，该4节点的父亲不是一个4节点，将4节点的中间元素提到父节点，原4节点变成两个2节点，再将元素插入到其中一个2节点。
插入元素到一个4节点，该4节点的父亲是一个4节点，也是将4节点的中间元素提到父节点，原4节点变成两个2节点，再将元素插入到其中一个2节点。当中间元素提到父节点时，父节点也是4节点，可以递归向上操作。

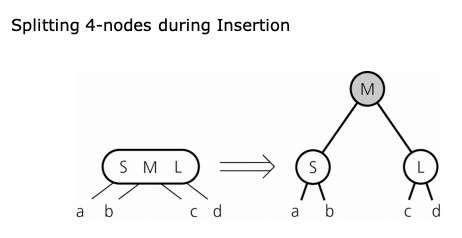

核心在于往4节点插入元素时，需要将4节点中间元素提升，4节点变为两个2节点后，再插入元素，如图：

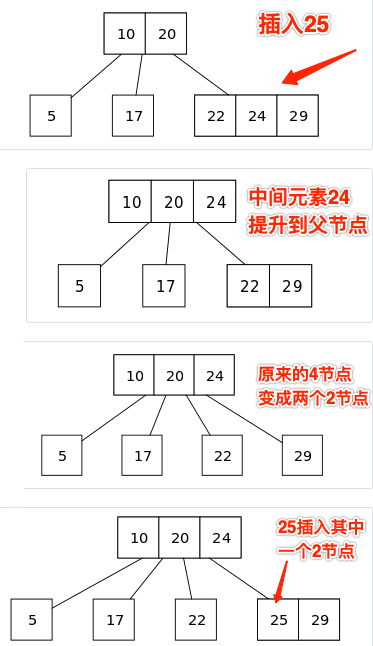

下面演示插入元素到一个4节点：

与其他二叉查找树由上而下生长不同，2-3-4 树是从下至上的生长。

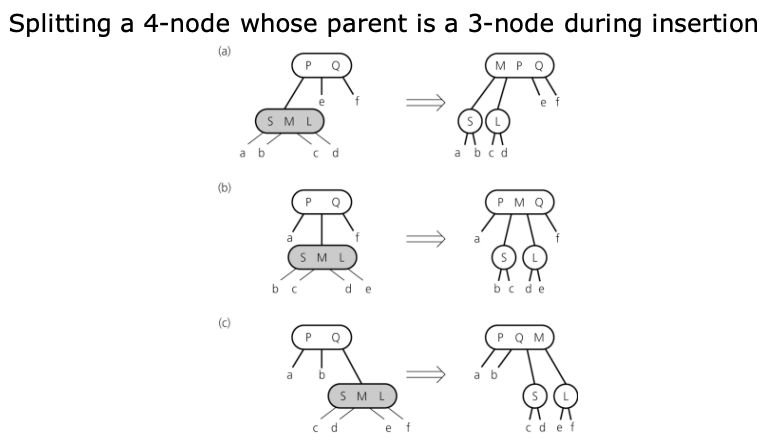

2-3-4 树因为节点元素数量的增加，情况变得更复杂，下面是插入元素到一个4节点，而4节点的父节点是3节点的三种情况：

其他情况可以参考 2-3树和左倾红黑树 一章，非常相似，在此不再赘述。

1.3. `2-3-4` 树删除元素

删除操作就复杂得多了，请耐心阅读理解，和 2-3 树删除元素类似。

2-3-4 树的特征注定它是一棵非常完美平衡的四叉树，其所有子树也都是完美平衡，所以 2-3-4 树的某节点的儿子，要么都是空儿子，要么都不是空儿子。比如 2-3-4 树的某个节点 A 有两个儿子 B 和 C，儿子 B 和 C 要么都没有孩子，要么孩子都是满的，不然 2-3-4 树所有叶子节点到根节点的长度一致这个特征就被破坏了。

基于上面的现实，我们来分析删除的不同情况，删除中间节点和叶子节点。

情况1：删除中间节点

删除的是非叶子节点，该节点一定是有两棵，三棵或者四棵子树的，那么从子树中找到其最小后继节点，该节点是叶子节点，用该节点替换被删除的非叶子节点，然后再删除这个叶子节点，进入情况2。

如何找到最小后继节点，当有两棵子树时，那么从右子树一直往左下方找，如果有三棵子树，被删除节点在左边，那么从中子树一直往左下方找，否则从右子树一直往左下方找。如果有四棵子树，那么往被删除节点右边的子树，一直往左下方找。

情况2：删除叶子节点

删除的是叶子节点，这时叶子节点如果是4节点，直接变为3节点，如果是3节点，那么直接变为2节点即可，不影响平衡。但是，如果叶子节点是2节点，那么删除后，其父节点将会缺失一个儿子，破坏了满孩子的 2-3-4 树特征，需要进行调整后才能删除。

针对情况2，删除一个2节点的叶子节点，会导致父节点缺失一个儿子，破坏了 2-3-4 树的特征，我们可以进行调整变换，主要有两种调整：

重新分布：尝试从兄弟节点那里借值，然后重新调整节点。
合并：如果兄弟借不到值，合并节点（与父亲的元素）。

如果被删除的叶子节点有兄弟是3节点或4节点，可以向最近的兄弟借值，然后重新分布，这样叶子节点就不再是2节点了，删除元素后也不会破坏平衡。如图：

与兄弟借值，兄弟必须有多余的元素可以借，借的过程中需要和父节点元素重新分布位置，确保符合元素大小排序的正确。

如果被删除的叶子节点，兄弟都是2节点，而父亲是3节点或4节点，那么将父亲的一个元素拉下来进行合并（当父节点是3节点时，父亲元素与被删除节点合并成3节点，当父节点是4节点时，被删除节点和其最近的兄弟，以及父亲的一个元素合并成一个4节点），父亲变为2节点或3节点，这时叶子节点就不再是2节点了，删除元素后也不会破坏平衡。如图：

有一种最特殊的情况，也就是被删除的叶子节点，兄弟都是2节点，父亲也是2节点，这种情况没法向兄弟借，也没法和父亲合并，与父亲合并后父亲就变空了。幸运的是，这种特殊情况只会发生在根节点是其父节点的情况，如图：

因为 2-3-4 树的性质，除了根节点，其他节点不可能出现其本身和儿子都是2节点。

2-3-4 树的实现将会放在 B树 章节，我们将会实现其二叉树形式的普通红黑树结构。

二、普通红黑树

2.1. 普通红黑树介绍

普通红黑树可以由 2-3-4 树的二叉树形式来实现。

其定义为：

根节点的链接是黑色的。
每个红色节点都必须有两个黑色子节点。
任意一个节点到达叶子节点的所有路径，经过的黑链接数量相同，也就是该树是完美黑色平衡的。比如，某一个节点，它可以到达5个叶子节点，那么这5条路径上的黑链接数量一样。

普通红黑树与其变种：左倾红黑树的区别是，它允许右倾的红色节点，不再限制左倾，但仍然不能有连续的两个左倾红色链接。

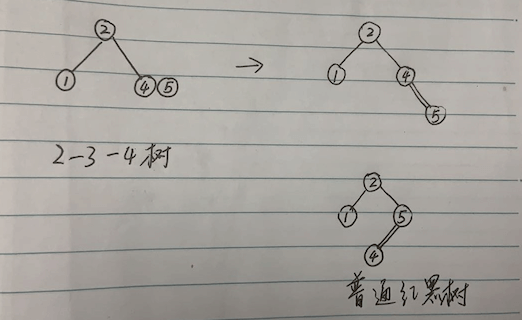

每一棵 2-3-4 树可以对应多棵普通红黑树，如图：

区别：2-3 树与左倾红黑树则是一一对应，而 2-3-4 树可以对应多棵普通红黑树，是因为它允许了红链接右倾。

2.2. 结构定义和节点旋转

首先，我们要定义树的结构 RBTree ，以及表示普通红黑树的节点 RBTNode：

// 定义颜色
const (
    RED   = true
    BLACK = false
)

// 普通红黑树
type RBTree struct {
    Root *RBTNode // 树根节点
}

// 新建一棵空树
func NewRBTree() *RBTree {
    return &RBTree{}
}

// 普通红黑树节点
type RBTNode struct {
    Value  int64    // 值
    Times  int64    // 值出现的次数
    Left   *RBTNode // 左子树
    Right  *RBTNode // 右子树
    Parent *RBTNode // 父节点
    Color  bool     // 父亲指向该节点的链接颜色
}

// 节点的颜色
func IsRed(node *RBTNode) bool {
    if node == nil {
        return false
    }
    return node.Color == RED
}

// 返回节点的父亲节点
func ParentOf(node *RBTNode) *RBTNode {
    if node == nil {
        return nil
    }

    return node.Parent
}

// 返回节点的左子节点
func LeftOf(node *RBTNode) *RBTNode {
    if node == nil {
        return nil
    }

    return node.Left
}

// 返回节点的右子节点
func RightOf(node *RBTNode) *RBTNode {
    if node == nil {
        return nil
    }

    return node.Right
}

// 设置节点颜色
func SetColor(node *RBTNode, color bool) {
    if node != nil {
        node.Color = color
    }
}

在节点 RBTNode 中，我们存储的元素字段为 Value，由于可能有重复的元素插入，所以多了一个 Times 字段，表示该元素出现几次。

当然，红黑树中的红黑颜色使用 Color 定义，表示父亲指向该节点的链接颜色。我们还多创建了几个辅助函数。

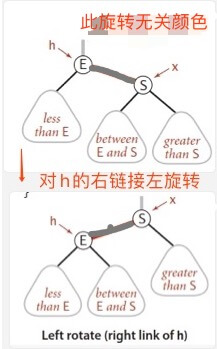

在元素添加和实现的过程中，需要做调整操作，有两种旋转操作，对某节点的右链接进行左旋转，如图：

代码如下：

// 对某节点左旋转
func (tree *RBTree) RotateLeft(h *RBTNode) {
    if h != nil {

        // 看图理解
        x := h.Right
        h.Right = x.Left

        if x.Left != nil {
            x.Left.Parent = h
        }

        x.Parent = h.Parent
        if h.Parent == nil {
            tree.Root = x
        } else if h.Parent.Left == h {
            h.Parent.Left = x
        } else {
            h.Parent.Right = x
        }
        x.Left = h
        h.Parent = x
    }
}

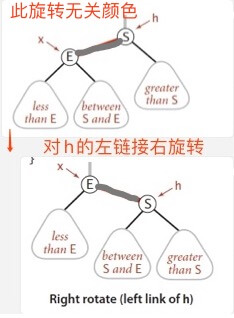

或者左链接进行右旋转，如图：

代码如下：

// 对某节点右旋转
func (tree *RBTree) RotateRight(h *RBTNode) {
    if h != nil {

        // 看图理解
        x := h.Left
        h.Left = x.Right

        if x.Right != nil {
            x.Right.Parent = h
        }

        x.Parent = h.Parent
        if h.Parent == nil {
            tree.Root = x
        } else if h.Parent.Right == h {
            h.Parent.Right = x
        } else {
            h.Parent.Left = x
        }
        x.Right = h
        h.Parent = x
    }
}

旋转作为局部调整，并不影响全局。

可以继续查看下面的内容。

2.3. 添加元素实现

每次添加元素节点时，都将该节点 Color 字段，也就是父亲指向它的链接设置为 RED 红色。

总结情况如下：

情况1：空树，那么插入节点直接变为根节点。

情况2：父节点是黑节点，直接插入即可，不破坏红黑树特征。

情况3：父节点是红节点，叔叔节点也是红节点，这时对应 2-3-4 树的4节点，插入后变成了5节点，破坏了平衡，直接将祖父节点变色即可，然后向上递归处理，相当于 2-3-4 树的4节点提升，如图：

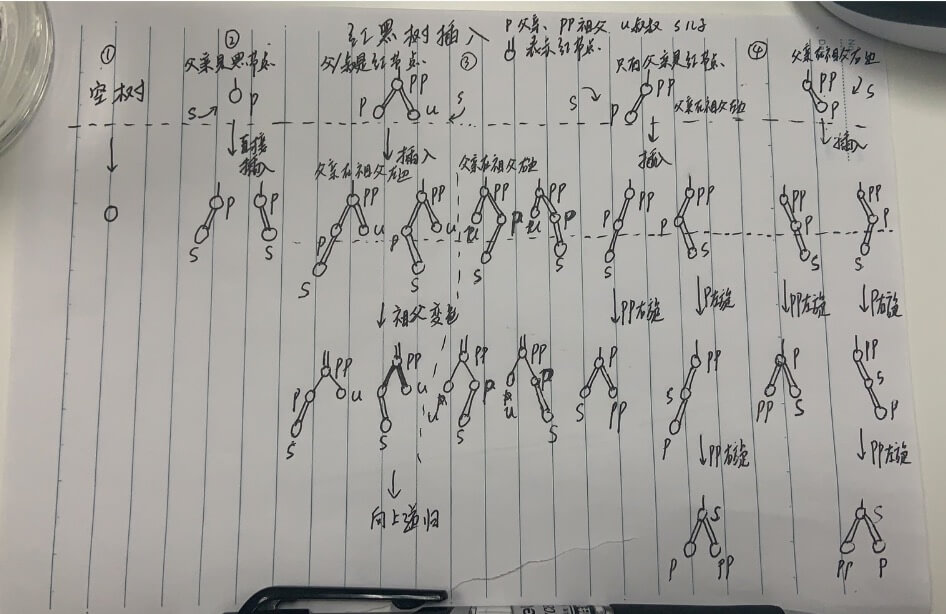

情况4：父节点是红节点，没有叔叔或者叔叔是黑节点，插入后出现了两个连续的红链接，需要进行旋转调整，如图：

如果是顺方向连续红链接，旋转一次即可，否则需要左右旋转或者右左旋转，旋转两次。

这次我们使用非递归的形式，效率会更高（可及时跳出循环），代码实现如下：

// 普通红黑树添加元素
func (tree *RBTree) Add(value int64) {
    // 根节点为空
    if tree.Root == nil {
        // 根节点都是黑色
        tree.Root = &RBTNode{
            Value: value,
            Color: BLACK,
        }
        return
    }

    // 辅助变量 t，表示新元素要插入到该子树，t是该子树的根节点
    t := tree.Root

    // 插入元素后，插入元素的父亲节点
    var parent *RBTNode

    // 辅助变量，为了知道元素最后要插到左边还是右边
    var cmp int64 = 0

    for {
        parent = t

        cmp = value - t.Value
        if cmp < 0 {
            // 比当前节点小，往左子树插入
            t = t.Left
        } else if cmp > 0 {
            // 比当前节点节点大，往右子树插入
            t = t.Right
        } else {
            // 已经存在值了，更新出现的次数
            t.Times = t.Times + 1
            return
        }

        // 终于找到要插入的位置了
        if t == nil {
            break // 这时叶子节点是 parent，要插入到 parent 的下面，跳到外层去
        }
    }

    // 新节点，它要插入到 parent下面
    newNode := &RBTNode{
        Value:  value,
        Parent: parent,
    }
    if cmp < 0 {
        // 知道要从左边插进去
        parent.Left = newNode
    } else {
        // 知道要从右边插进去
        parent.Right = newNode
    }

    // 插入新节点后，可能破坏了红黑树特征，需要修复，核心函数
    tree.fixAfterInsertion(newNode)
}

// 调整新插入的节点，自底而上
// 可以看图理解
func (tree *RBTree) fixAfterInsertion(node *RBTNode) {
    // 插入的新节点一定要是红色
    node.Color = RED

    // 节点不能是空，不能是根节点，父亲的颜色必须为红色（如果是黑色，那么直接插入不破坏平衡，不需要调整了）
    for node != nil && node != tree.Root && node.Parent.Color == RED {
        // 父亲在祖父的左边
        if ParentOf(node) == LeftOf(ParentOf(ParentOf(node))) {
            // 叔叔节点
            uncle := RightOf(ParentOf(ParentOf(node)))

            // 图例3左边部分，叔叔是红节点，祖父变色，也就是父亲和叔叔变黑，祖父变红
            if IsRed(uncle) {
                SetColor(ParentOf(node), BLACK)
                SetColor(uncle, BLACK)
                SetColor(ParentOf(ParentOf(node)), RED)
                // 还要向上递归
                node = ParentOf(ParentOf(node))
            } else {
                // 图例4左边部分，叔叔是黑节点，并且插入的节点在父亲的右边，需要对父亲左旋
                if node == RightOf(ParentOf(node)) {
                    node = ParentOf(node)
                    tree.RotateLeft(node)
                }

                // 变色，并对祖父进行右旋
                SetColor(ParentOf(node), BLACK)
                SetColor(ParentOf(ParentOf(node)), RED)
                tree.RotateRight(ParentOf(ParentOf(node)))
            }
        } else {
            // 父亲在祖父的右边，与父亲在祖父的左边相似
            // 叔叔节点
            uncle := LeftOf(ParentOf(ParentOf(node)))

            // 图例3右边部分，叔叔是红节点，祖父变色，也就是父亲和叔叔变黑，祖父变红
            if IsRed(uncle) {
                SetColor(ParentOf(node), BLACK)
                SetColor(uncle, BLACK)
                SetColor(ParentOf(ParentOf(node)), RED)
                // 还要向上递归
                node = ParentOf(ParentOf(node))
            } else {
                // 图例4右边部分，叔叔是黑节点，并且插入的节点在父亲的左边，需要对父亲右旋
                if node == LeftOf(ParentOf(node)) {
                    node = ParentOf(node)
                    tree.RotateRight(node)
                }

                // 变色，并对祖父进行左旋
                SetColor(ParentOf(node), BLACK)
                SetColor(ParentOf(ParentOf(node)), RED)
                tree.RotateLeft(ParentOf(ParentOf(node)))
            }
        }
    }

    // 根节点永远为黑
    tree.Root.Color = BLACK
}

首先，如果是空树，那么新建根节点：

    // 根节点为空
    if tree.Root == nil {
        // 根节点都是黑色
        tree.Root = &RBTNode{
            Value: value,
            Color: BLACK,
        }
        return
    }

否则，需要找到叶子节点，方便新节点插进去：

    // 辅助变量 t，表示新元素要插入到该子树，t是该子树的根节点
    t := tree.Root

    // 插入元素后，插入元素的父亲节点
    var parent *RBTNode

    // 辅助变量，为了知道元素最后要插到左边还是右边
    var cmp int64 = 0

    for {
        parent = t

        cmp = value - t.Value
        if cmp < 0 {
            // 比当前节点小，往左子树插入
            t = t.Left
        } else if cmp > 0 {
            // 比当前节点节点大，往右子树插入
            t = t.Right
        } else {
            // 已经存在值了，更新出现的次数
            t.Times = t.Times + 1
            return
        }

        // 终于找到要插入的位置了
        if t == nil {
            break // 这时叶子节点是 parent，要插入到 parent 的下面，跳到外层去
        }
    }

找到了要插入的位置，该位置是 parent，将新元素插入：

    // 新节点，它要插入到 parent下面
    newNode := &RBTNode{
        Value:  value,
        Parent: parent,
    }
    if cmp < 0 {
        // 知道要从左边插进去
        parent.Left = newNode
    } else {
        // 知道要从右边插进去
        parent.Right = newNode
    }

插入节点后，就需要进行调整操作了，这是核心：tree.fixAfterInsertion(newNode)。

参照图例对比一下，就可以理解调整操作的逻辑了：

// 调整新插入的节点，自底而上
// 可以看图理解
func (tree *RBTree) fixAfterInsertion(node *RBTNode) {
    // 插入的新节点一定要是红色
    node.Color = RED

    // 节点不能是空，不能是根节点，父亲的颜色必须为红色（如果是黑色，那么直接插入不破坏平衡，不需要调整了）
    for node != nil && node != tree.Root && node.Parent.Color == RED {
        // 父亲在祖父的左边
        if ParentOf(node) == LeftOf(ParentOf(ParentOf(node))) {
            // 叔叔节点
            uncle := RightOf(ParentOf(ParentOf(node)))

            // 图例3左边部分，叔叔是红节点，祖父变色，也就是父亲和叔叔变黑，祖父变红
            if IsRed(uncle) {
                SetColor(ParentOf(node), BLACK)
                SetColor(uncle, BLACK)
                SetColor(ParentOf(ParentOf(node)), RED)
                // 还要向上递归
                node = ParentOf(ParentOf(node))
            } else {
                // 图例4左边部分，叔叔是黑节点，并且插入的节点在父亲的右边，需要对父亲左旋
                if node == RightOf(ParentOf(node)) {
                    node = ParentOf(node)
                    tree.RotateLeft(node)
                }

                // 变色，并对祖父进行右旋
                SetColor(ParentOf(node), BLACK)
                SetColor(ParentOf(ParentOf(node)), RED)
                tree.RotateRight(ParentOf(ParentOf(node)))
            }
        } else {
            // 父亲在祖父的右边，与父亲在祖父的左边相似
            // 叔叔节点
            uncle := LeftOf(ParentOf(ParentOf(node)))

            // 图例3右边部分，叔叔是红节点，祖父变色，也就是父亲和叔叔变黑，祖父变红
            if IsRed(uncle) {
                SetColor(ParentOf(node), BLACK)
                SetColor(uncle, BLACK)
                SetColor(ParentOf(ParentOf(node)), RED)
                // 还要向上递归
                node = ParentOf(ParentOf(node))
            } else {
                // 图例4右边部分，叔叔是黑节点，并且插入的节点在父亲的左边，需要对父亲右旋
                if node == LeftOf(ParentOf(node)) {
                    node = ParentOf(node)
                    tree.RotateRight(node)
                }

                // 变色，并对祖父进行左旋
                SetColor(ParentOf(node), BLACK)
                SetColor(ParentOf(ParentOf(node)), RED)
                tree.RotateLeft(ParentOf(ParentOf(node)))
            }
        }
    }

    // 根节点永远为黑
    tree.Root.Color = BLACK
}

可以知道，每次新插入的节点一定是红色：node.Color = RED。

接着判断：node != nil && node != tree.Root && node.Parent.Color == RED，发现节点非空，且非根节点，并且其父亲是红色，那么插入新元素到父亲下面就连续两个红链接了，需要调整，否则不需要调整。

调整时要区分父亲是在祖父的左边：ParentOf(node) == LeftOf(ParentOf(ParentOf(node))) 还是在右边，接着判断叔叔节点uncle := RightOf(ParentOf(ParentOf(node))) 的颜色。

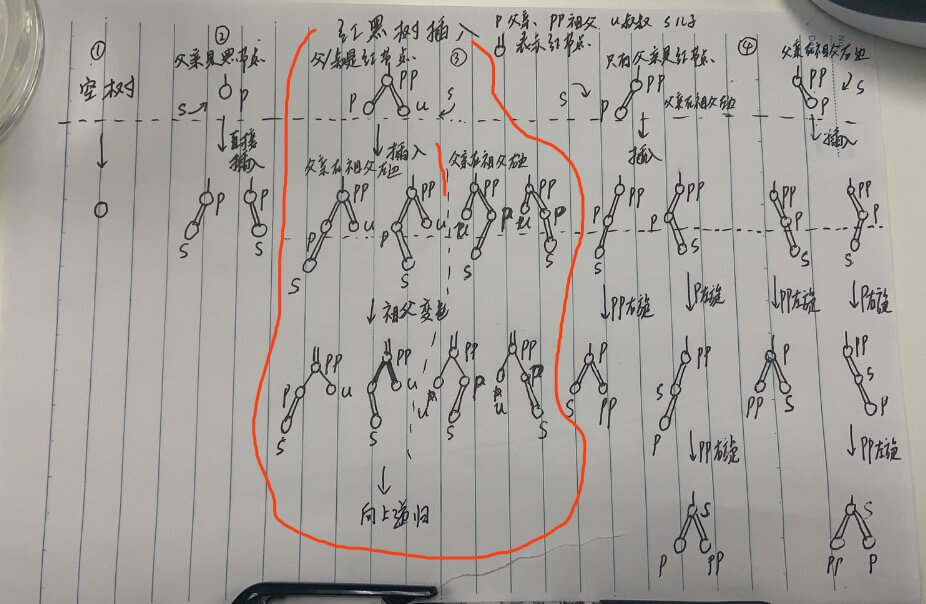

如果叔叔是红色，对应图例3，如图：

叔叔是红节点，那么祖父变色，也就是父亲和叔叔变黑，祖父变红，然后继续往上递归：

    // 图例3右边部分，叔叔是红节点，祖父变色，也就是父亲和叔叔变黑，祖父变红
    if IsRed(uncle) {
        SetColor(ParentOf(node), BLACK)
        SetColor(uncle, BLACK)
        SetColor(ParentOf(ParentOf(node)), RED)
        // 还要向上递归
        node = ParentOf(ParentOf(node))
    }

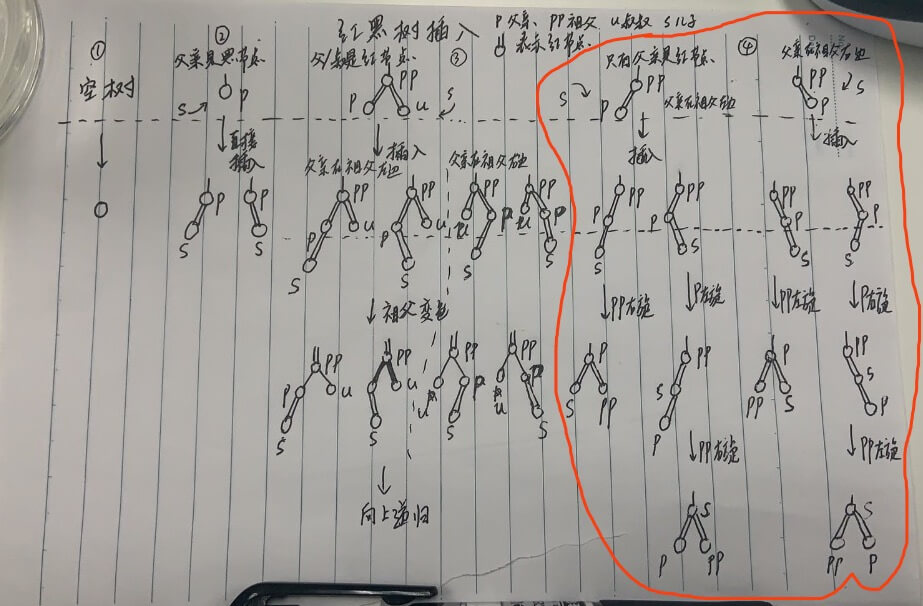

如果叔叔不是红色，对应图例4，如图：

在图例4左边部分，父亲在祖父左边，叔叔是黑节点，如果插入的节点在父亲的右边，需要对父亲左旋，接着对祖父变色即可：

    // 图例4左边部分，叔叔是黑节点，并且插入的节点在父亲的右边，需要对父亲左旋
    if node == RightOf(ParentOf(node)) {
        node = ParentOf(node)
        tree.RotateLeft(node)
    }

    // 变色，并对祖父进行右旋
    SetColor(ParentOf(node), BLACK)
    SetColor(ParentOf(ParentOf(node)), RED)
    tree.RotateRight(ParentOf(ParentOf(node)))

在图例4右边部分，父亲在祖父右边，叔叔是黑节点，如果插入的节点在父亲的左边，需要对父亲右旋，接着对祖父变色即可：

    // 图例4右边部分，叔叔是黑节点，并且插入的节点在父亲的左边，需要对父亲右旋
    if node == LeftOf(ParentOf(node)) {
        node = ParentOf(node)
        tree.RotateRight(node)
    }

    // 变色，并对祖父进行左旋
    SetColor(ParentOf(node), BLACK)
    SetColor(ParentOf(ParentOf(node)), RED)
    tree.RotateLeft(ParentOf(ParentOf(node)))

最后，调整完后，根节点永远为黑：

    // 根节点永远为黑
    tree.Root.Color = BLACK

2.4. 添加元素算法分析

当父亲是红节点，叔叔为空或是黑节点时，不需要向上递归，插入最多旋转两次就恢复了平衡。而如果父亲和叔叔都是红节点，那么祖父变色之后可能需要一直递归向上处理，直到根节点，但是只要中途出现了旋转，仍然是旋转两次就不需要继续向上递归，树就平衡了。

最坏情况的红黑树高度为 2log(n)（证明略），查找到插入的位置最坏情况查找 2log(n) 次，然后进行调整，最坏情况递归到根节点，递归 2log(n) 次（构造最坏情况的树很难），去掉常数，添加元素的平均时间复杂度仍然为 log(n)，而旋转最多不超过两次。

2.5. 删除元素实现

删除操作就复杂得多了。对照一下 2-3-4 树。

情况1：如果删除的是非叶子节点，找到其最小后驱节点，也就是在其右子树中一直向左找，找到的该叶子节点替换被删除的节点，然后删除该叶子节点，变成情况2。
情况2：如果删除的是叶子节点，如果它是红节点，也就是父亲指向它的链接为红色，那么直接删除即可。否则，我们需要进行调整，使它变为红节点，再删除。

针对情况2，如果删除的叶子节点是红节点，那它对应 2-3-4 树的3节点或4节点，直接删除即可，删除后变为了2节点或3节点。否则，它是一个2节点，删除后破坏了平衡，要么向兄弟借值，要么和父亲的一个元素合并。

删除的叶子节点是黑色的，才需要向兄弟借值，或与父亲合并，有以下几种情况：

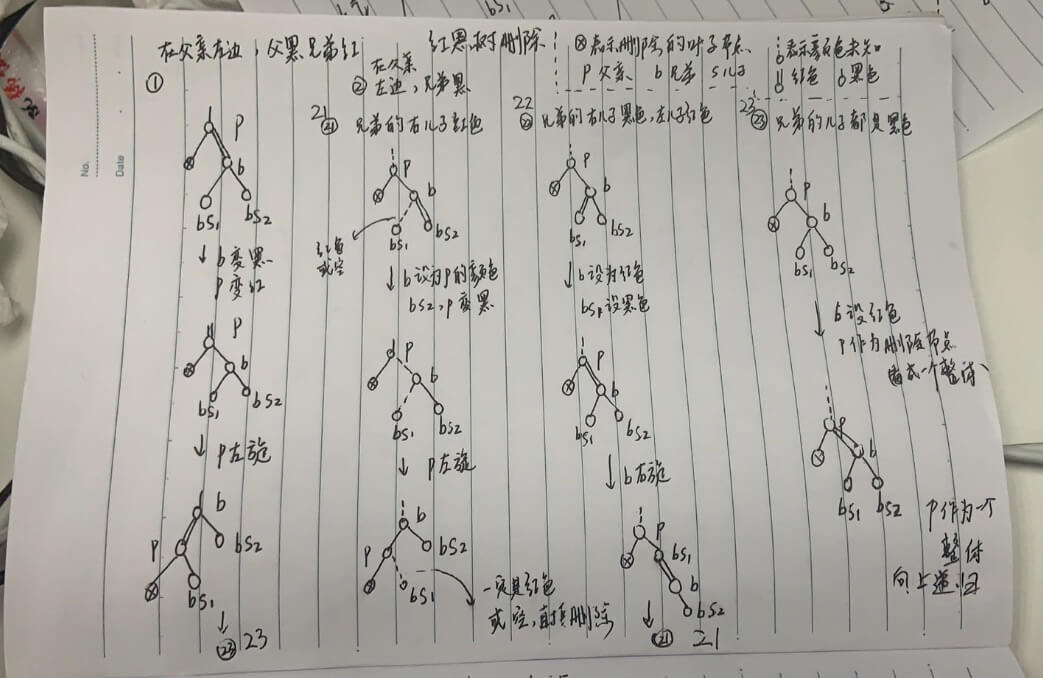

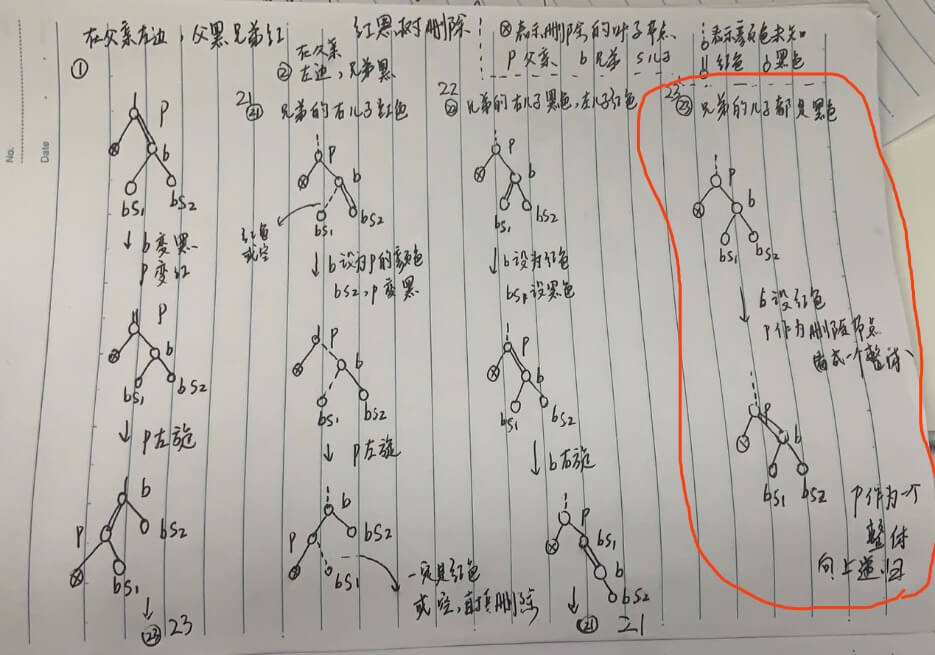

删除的叶子节点在父亲的左边：

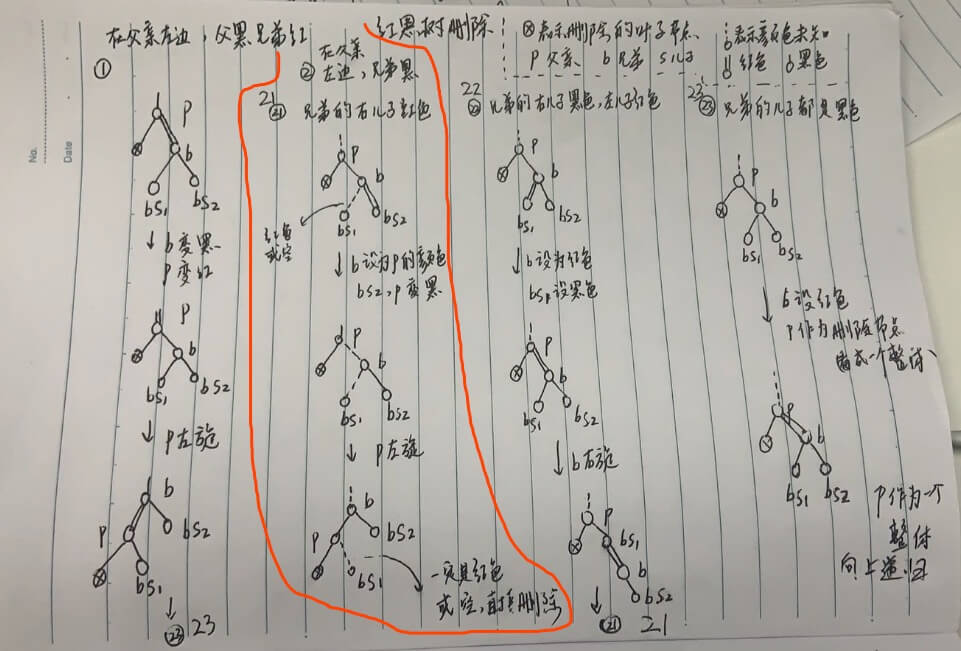

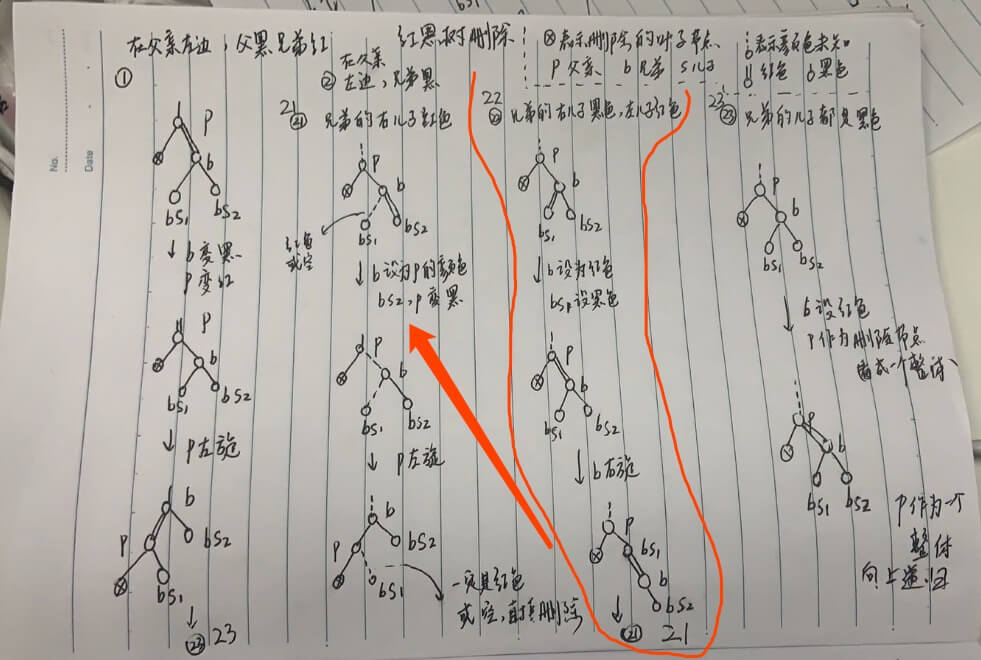

图例中 21， 22 相当于向兄弟借值，而 1 和 23 相当于向父亲的一个值合并后调整。

我们仔细分析一下：

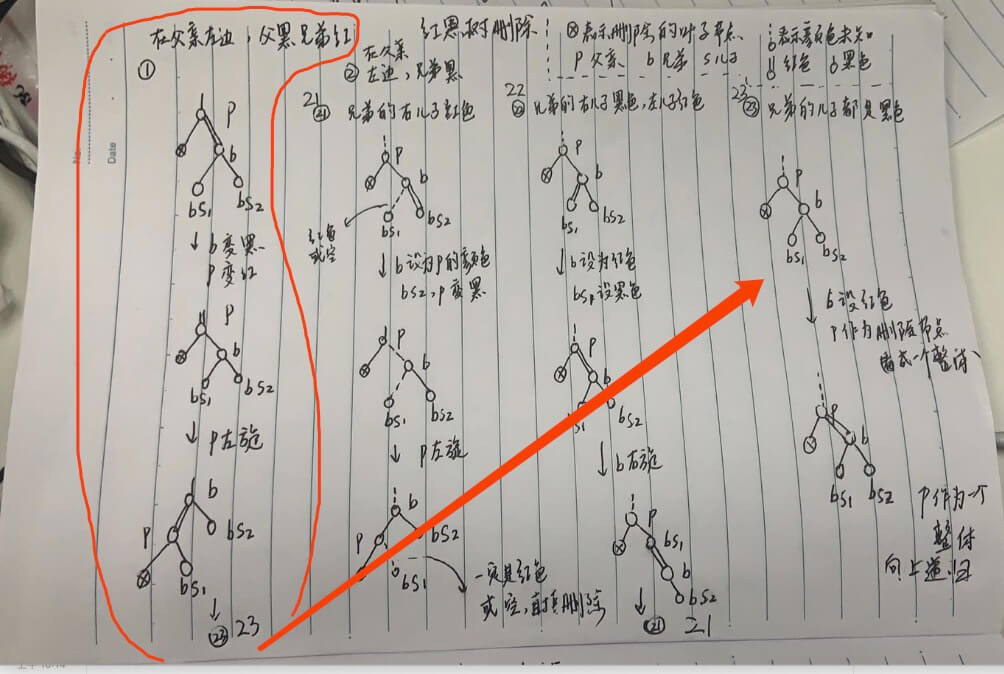

图例 1，当删除的叶子节点在父亲左边，而兄弟是红色节点，我们可以知道 父亲 和 兄弟的儿子们 绝对都是黑节点，将兄弟变黑，父亲变红，然后对父亲右链接左旋。如图：

这时调整后变为了图例 23，这种情况实际上是在 2-3-4 树中和父亲的值合并，只不过将父亲的值转了一个方向，可能变为图例 21，22，23。

图例 23，当删除的叶子节点在父亲左边，兄弟节点是黑色，兄弟的儿子们也都是黑色，相当于 2-3-4 树和兄弟借不到值了，需要将兄弟变为红色，然后将父亲作为一个整体来删除，向上递归处理（相当于拉了父亲的一个值和兄弟合并）。如图：

图例 21 和 21 就简单了，相当 2-3-4 树与兄弟借值。

图例 21，当删除的叶子节点在父亲左边，且兄弟是黑色，而兄弟的右儿子是红色，那么兄弟设置成父亲的颜色，兄弟的右儿子和父亲变黑，接着对父亲进行左旋，旋转后可以直接删除元素。如图：

图例 22，当删除的叶子节点在父亲左边，且兄弟是黑色，而兄弟的右儿子是黑色，左儿子是红色，将兄弟设置为红色，兄弟的左儿子设置为黑色，对兄弟进行右旋，变为图例 21。如图：

当然，删除的叶子节点可以在父亲的右边（与上述的图反方向）：

类似于删除的叶子节点在父亲的左边，在此不再分析。

上面的图例，我们其实可以将其画出 2-3-4 树的形式，会更容易理解，在此就不画出了。

这次我们使用非递归的形式，效率会更高（可及时跳出循环），代码实现如下：

// 普通红黑树删除元素
func (tree *RBTree) Delete(value int64) {
    // 查找元素是否存在，不存在则退出
    p := tree.Find(value)
    if p == nil {
        return
    }

    // 删除该节点
    tree.delete(p)
}

// 删除节点核心函数
// 找最小后驱节点来补位，删除内部节点转为删除叶子节点
func (tree *RBTree) delete(node *RBTNode) {
    // 如果左右子树都存在，那么从右子树的左边一直找一直找，就找能到最小后驱节点
    if node.Left != nil && node.Right != nil {
        s := node.Right
        for s.Left != nil {
            s = s.Left
        }

        // 删除的叶子节点找到了，删除内部节点转为删除叶子节点
        node.Value = s.Value
        node.Times = s.Times
        node = s // 可能存在右儿子
    }

    if node.Left == nil && node.Right == nil {
        // 没有子树，要删除的节点就是叶子节点。
    } else {
        // 只有一棵子树，因为红黑树的特征，该子树就只有一个节点
        // 找到该唯一节点
        replacement := node.Left
        if node.Left == nil {
            replacement = node.Right
        }

        // 替换开始，子树的唯一节点替代被删除的内部节点
        replacement.Parent = node.Parent
        if node.Parent == nil {
            // 要删除的节点的父亲为空，表示要删除的节点为根节点，唯一子节点成为树根
            tree.Root = replacement
        } else if node == node.Parent.Left {
            // 子树的唯一节点替代被删除的内部节点
            node.Parent.Left = replacement
        } else {
            // 子树的唯一节点替代被删除的内部节点
            node.Parent.Right = replacement
        }

        // delete this node
        node.Parent = nil
        node.Right = nil
        node.Left = nil

        //  case 1: not enter this logic
        //      R(del)
        //    B   B
        //
        //  case 2: node's color must be black, and it's son must be red
        //    B(del)     B(del)
        //  R  O       O   R
        //
        // 单子树时删除的节点绝对是黑色的，而其唯一子节点必然是红色的
        // 现在唯一子节点替换了被删除节点，该节点要变为黑色
        // now son replace it's father, just change color to black
        replacement.Color = BLACK
        return
    }

    // 要删除的叶子节点没有父亲，那么它是根节点，直接置空，返回
    if node.Parent == nil {
        tree.Root = nil
        return
    }

    // 要删除的叶子节点，是一个黑节点，删除后会破坏平衡，需要进行调整，调整成可以删除的状态
    if !IsRed(node) {
        // 核心函数
        tree.fixAfterDeletion(node)
    }

    // 现在可以删除叶子节点了
    if node == node.Parent.Left {
        node.Parent.Left = nil
    } else if node == node.Parent.Right {
        node.Parent.Right = nil
    }

    node.Parent = nil

}

// 调整删除的叶子节点，自底向上
// 可以看图理解
func (tree *RBTree) fixAfterDeletion(node *RBTNode) {
    // 如果不是递归到根节点，且节点是黑节点，那么继续递归
    for tree.Root != node && !IsRed(node) {
        // 要删除的节点在父亲左边，对应图例1，2
        if node == LeftOf(ParentOf(node)) {
            // 找出兄弟
            brother := RightOf(ParentOf(node))

            // 兄弟是红色的，对应图例1，那么兄弟变黑，父亲变红，然后对父亲左旋，进入图例21,22,23
            if IsRed(brother) {
                SetColor(brother, BLACK)
                SetColor(ParentOf(node), RED)
                tree.RotateLeft(ParentOf(node))
                brother = RightOf(ParentOf(node)) // 图例1调整后进入图例21,22,23，兄弟此时变了
            }

            // 兄弟是黑色的，对应图例21，22，23
            // 兄弟的左右儿子都是黑色，进入图例23，将兄弟设为红色，父亲所在的子树作为整体，当作删除的节点，继续向上递归
            if !IsRed(LeftOf(brother)) && !IsRed(RightOf(brother)) {
                SetColor(brother, RED)
                node = ParentOf(node)
            } else {
                // 兄弟的右儿子是黑色，进入图例22，将兄弟设为红色，兄弟的左儿子设为黑色，对兄弟右旋，进入图例21
                if !IsRed(RightOf(brother)) {
                    SetColor(LeftOf(brother), BLACK)
                    SetColor(brother, RED)
                    tree.RotateRight(brother)
                    brother = RightOf(ParentOf(node)) // 图例22调整后进入图例21，兄弟此时变了
                }

                // 兄弟的右儿子是红色，进入图例21，将兄弟设置为父亲的颜色，兄弟的右儿子以及父亲变黑，对父亲左旋
                SetColor(brother, ParentOf(node).Color)
                SetColor(ParentOf(node), BLACK)
                SetColor(RightOf(brother), BLACK)
                tree.RotateLeft(ParentOf(node))

                node = tree.Root
            }
        } else {
            // 要删除的节点在父亲右边，对应图例3，4
            // 找出兄弟
            brother := RightOf(ParentOf(node))

            // 兄弟是红色的，对应图例3，那么兄弟变黑，父亲变红，然后对父亲右旋，进入图例41,42,43
            if IsRed(brother) {
                SetColor(brother, BLACK)
                SetColor(ParentOf(node), RED)
                tree.RotateRight(ParentOf(node))
                brother = LeftOf(ParentOf(node)) // 图例3调整后进入图例41,42,43，兄弟此时变了
            }

            // 兄弟是黑色的，对应图例41，42，43
            // 兄弟的左右儿子都是黑色，进入图例43，将兄弟设为红色，父亲所在的子树作为整体，当作删除的节点，继续向上递归
            if !IsRed(LeftOf(brother)) && !IsRed(RightOf(brother)) {
                SetColor(brother, RED)
                node = ParentOf(node)
            } else {
                // 兄弟的左儿子是黑色，进入图例42，将兄弟设为红色，兄弟的右儿子设为黑色，对兄弟左旋，进入图例41
                if !IsRed(LeftOf(brother)) {
                    SetColor(RightOf(brother), BLACK)
                    SetColor(brother, RED)
                    tree.RotateLeft(brother)
                    brother = LeftOf(ParentOf(node)) // 图例42调整后进入图例41，兄弟此时变了
                }

                // 兄弟的左儿子是红色，进入图例41，将兄弟设置为父亲的颜色，兄弟的左儿子以及父亲变黑，对父亲右旋
                SetColor(brother, ParentOf(node).Color)
                SetColor(ParentOf(node), BLACK)
                SetColor(LeftOf(brother), BLACK)
                tree.RotateRight(ParentOf(node))

                node = tree.Root
            }
        }
    }

    // this node always black
    SetColor(node, BLACK)
}

首先需要查找删除的值是否存在，不存在则不必要调用删除操作了：

// 普通红黑树删除元素
func (tree *RBTree) Delete(value int64) {
    // 查找元素是否存在，不存在则退出
    p := tree.Find(value)
    if p == nil {
        return
    }

    // 删除该节点
    tree.delete(p)
}

存在删除的节点，那么进入删除操作：tree.delete(p)。

删除操作无非就是找最小后驱节点来补位，删除内部节点转为删除叶子节点，然后针对叶子节点的链接是不是黑色，是的话那么需要调整：

// 删除节点核心函数
// 找最小后驱节点来补位，删除内部节点转为删除叶子节点
func (tree *RBTree) delete(node *RBTNode) {
    // 如果左右子树都存在，那么从右子树的左边一直找一直找，就找能到最小后驱节点
    if node.Left != nil && node.Right != nil {
        s := node.Right
        for s.Left != nil {
            s = s.Left
        }

        // 删除的叶子节点找到了，删除内部节点转为删除叶子节点
        node.Value = s.Value
        node.Times = s.Times
        node = s // 可能存在右儿子
    }

    if node.Left == nil && node.Right == nil {
        // 没有子树，要删除的节点就是叶子节点。
    } else {
        // 只有一棵子树，因为红黑树的特征，该子树就只有一个节点
        // 找到该唯一节点
        replacement := node.Left
        if node.Left == nil {
            replacement = node.Right
        }

        // 替换开始，子树的唯一节点替代被删除的内部节点
        replacement.Parent = node.Parent
        if node.Parent == nil {
            // 要删除的节点的父亲为空，表示要删除的节点为根节点，唯一子节点成为树根
            tree.Root = replacement
        } else if node == node.Parent.Left {
            // 子树的唯一节点替代被删除的内部节点
            node.Parent.Left = replacement
        } else {
            // 子树的唯一节点替代被删除的内部节点
            node.Parent.Right = replacement
        }

        // delete this node
        node.Parent = nil
        node.Right = nil
        node.Left = nil

        //  case 1: not enter this logic
        //      R(del)
        //    B   B
        //
        //  case 2: node's color must be black, and it's son must be red
        //    B(del)     B(del)
        //  R  O       O   R
        //
        // 单子树时删除的节点绝对是黑色的，而其唯一子节点必然是红色的
        // 现在唯一子节点替换了被删除节点，该节点要变为黑色
        // now son replace it's father, just change color to black
        replacement.Color = BLACK
        return
    }

    // 要删除的叶子节点没有父亲，那么它是根节点，直接置空，返回
    if node.Parent == nil {
        tree.Root = nil
        return
    }

    // 要删除的叶子节点，是一个黑节点，删除后会破坏平衡，需要进行调整，调整成可以删除的状态
    if !IsRed(node) {
        // 核心函数
        tree.fixAfterDeletion(node)
    }

    // 现在可以删除叶子节点了
    if node == node.Parent.Left {
        node.Parent.Left = nil
    } else if node == node.Parent.Right {
        node.Parent.Right = nil
    }

    node.Parent = nil

}

当删除的节点有两棵子树，那么它是内部节点，找到其最小后驱节点来替换它，也就是其右子树一直往左边找，该最小后驱节点可能是叶子结点，也可能有一个右儿子：

    // 如果左右子树都存在，那么从右子树的左边一直找一直找，就找能到最小后驱节点
    if node.Left != nil && node.Right != nil {
        s := node.Right
        for s.Left != nil {
            s = s.Left
        }

        // 删除的叶子节点找到了，删除内部节点转为删除叶子节点
        node.Value = s.Value
        node.Times = s.Times
        node = s
    }

接着继续判断，

如果没有子树，那么删除的节点就是叶子节点了：

    if node.Left == nil && node.Right == nil {
        // 没有子树，要删除的节点就是叶子节点。
    }

否则如果只有一棵子树，那么根据红黑树的特征，该子树只有一个节点：

    } else {
        // 只有一棵子树，因为红黑树的特征，该子树就只有一个节点
        // 找到该唯一节点
        replacement := node.Left
        if node.Left == nil {
            replacement = node.Right
        }

        // 替换开始，子树的唯一节点替代被删除的内部节点
        replacement.Parent = node.Parent
        if node.Parent == nil {
            // 要删除的节点的父亲为空，表示要删除的节点为根节点，唯一子节点成为树根
            tree.Root = replacement
        } else if node == node.Parent.Left {
            // 子树的唯一节点替代被删除的内部节点
            node.Parent.Left = replacement
        } else {
            // 子树的唯一节点替代被删除的内部节点
            node.Parent.Right = replacement
        }

        // delete this node
        node.Parent = nil
        node.Right = nil
        node.Left = nil

        //  case 1: not enter this logic
        //      R(del)
        //    B   B
        //
        //  case 2: node's color must be black, and it's son must be red
        //    B(del)     B(del)
        //  R  O       O   R
        //
        // 单子树时删除的节点绝对是黑色的，而其唯一子节点必然是红色的
        // 现在唯一子节点替换了被删除节点，该节点要变为黑色
        // now son replace it's father, just change color to black
        replacement.Color = BLACK
        return
    }

删除叶子节点，如何删除呢，首先如果它是根节点，那么树就空了：

    // 要删除的叶子节点没有父亲，那么它是根节点，直接置空，返回
    if node.Parent == nil {
        tree.Root = nil
        return
    }

否则需要判断该叶子节点是不是红节点，如果不是红节点，不能直接删除，需要调整：

    // 要删除的叶子节点，是一个黑节点，删除后会破坏平衡，需要进行调整，调整成可以删除的状态
    if !IsRed(node) {
        // 核心函数
        tree.fixAfterDeletion(node)
    }

最后，就可以删除叶子节点了：

    // 现在可以删除叶子节点了
    if node == node.Parent.Left {
        node.Parent.Left = nil
    } else if node == node.Parent.Right {
        node.Parent.Right = nil
    }
    node.Parent = nil

核心删除调整函数 fixAfterDeletion 非常重要，可以看图理解：

// 调整删除的叶子节点，自底向上
// 可以看图理解
func (tree *RBTree) fixAfterDeletion(node *RBTNode) {
    // 如果不是递归到根节点，且节点是黑节点，那么继续递归
    for tree.Root != node && !IsRed(node) {
        // 要删除的节点在父亲左边，对应图例1，2
        if node == LeftOf(ParentOf(node)) {
            // 找出兄弟
            brother := RightOf(ParentOf(node))

            // 兄弟是红色的，对应图例1，那么兄弟变黑，父亲变红，然后对父亲左旋，进入图例21,22,23
            if IsRed(brother) {
                SetColor(brother, BLACK)
                SetColor(ParentOf(node), RED)
                tree.RotateLeft(ParentOf(node))
                brother = RightOf(ParentOf(node)) // 图例1调整后进入图例21,22,23，兄弟此时变了
            }

            // 兄弟是黑色的，对应图例21，22，23
            // 兄弟的左右儿子都是黑色，进入图例23，将兄弟设为红色，父亲所在的子树作为整体，当作删除的节点，继续向上递归
            if !IsRed(LeftOf(brother)) && !IsRed(RightOf(brother)) {
                SetColor(brother, RED)
                node = ParentOf(node)
            } else {
                // 兄弟的右儿子是黑色，进入图例22，将兄弟设为红色，兄弟的左儿子设为黑色，对兄弟右旋，进入图例21
                if !IsRed(RightOf(brother)) {
                    SetColor(LeftOf(brother), BLACK)
                    SetColor(brother, RED)
                    tree.RotateRight(brother)
                    brother = RightOf(ParentOf(node)) // 图例22调整后进入图例21，兄弟此时变了
                }

                // 兄弟的右儿子是红色，进入图例21，将兄弟设置为父亲的颜色，兄弟的右儿子以及父亲变黑，对父亲左旋
                SetColor(brother, ParentOf(node).Color)
                SetColor(ParentOf(node), BLACK)
                SetColor(RightOf(brother), BLACK)
                tree.RotateLeft(ParentOf(node))

                node = tree.Root
            }
        } else {
            // 要删除的节点在父亲右边，对应图例3，4
            // 找出兄弟
            brother := RightOf(ParentOf(node))

            // 兄弟是红色的，对应图例3，那么兄弟变黑，父亲变红，然后对父亲右旋，进入图例41,42,43
            if IsRed(brother) {
                SetColor(brother, BLACK)
                SetColor(ParentOf(node), RED)
                tree.RotateRight(ParentOf(node))
                brother = LeftOf(ParentOf(node)) // 图例3调整后进入图例41,42,43，兄弟此时变了
            }

            // 兄弟是黑色的，对应图例41，42，43
            // 兄弟的左右儿子都是黑色，进入图例43，将兄弟设为红色，父亲所在的子树作为整体，当作删除的节点，继续向上递归
            if !IsRed(LeftOf(brother)) && !IsRed(RightOf(brother)) {
                SetColor(brother, RED)
                node = ParentOf(node)
            } else {
                // 兄弟的左儿子是黑色，进入图例42，将兄弟设为红色，兄弟的右儿子设为黑色，对兄弟左旋，进入图例41
                if !IsRed(LeftOf(brother)) {
                    SetColor(RightOf(brother), BLACK)
                    SetColor(brother, RED)
                    tree.RotateLeft(brother)
                    brother = LeftOf(ParentOf(node)) // 图例42调整后进入图例41，兄弟此时变了
                }

                // 兄弟的左儿子是红色，进入图例41，将兄弟设置为父亲的颜色，兄弟的左儿子以及父亲变黑，对父亲右旋
                SetColor(brother, ParentOf(node).Color)
                SetColor(ParentOf(node), BLACK)
                SetColor(LeftOf(brother), BLACK)
                tree.RotateRight(ParentOf(node))

                node = tree.Root
            }
        }
    }

    // this node always black
    SetColor(node, BLACK)
}

只有符合 tree.Root != node && !IsRed(node) 才能继续进入递归。

要删除的节点在父亲左边：node == LeftOf(ParentOf(node))，对应图例1，2:

否则对应图例3，4：

可以参考图理解代码，代码注释很清晰地对照了示例图。

2.6. 删除元素算法分析

删除元素比左倾红黑树的情况还要多，但是平均时间复杂度仍然是 log(n)，出现在和兄弟借不到值的情况下向上递归。和 AVL树区别是，普通红黑树删除元素最多旋转三次，参考 1图例-22图例-21图例 的状态转变，最多旋转三次，而 AVL树可能旋转很多次，甚至自底向上一直旋转到根节点。

2.7. 查找元素等实现

略。与左倾红黑树，AVL树都一样。

2.8. 验证是否是一棵普通红黑树

如何确保我们的代码实现的就是一棵普通红黑树呢，可以进行验证：

// 验证是不是棵红黑树
func (tree *RBTree) IsRBTree() bool {
    if tree == nil || tree.Root == nil {
        return true
    }

    // 判断树是否是一棵二分查找树
    if !tree.Root.IsBST() {
        return false
    }

    // 判断树是否遵循2-3-4树，也就是不能有连续的两个红链接
    if !tree.Root.Is234() {
        return false
    }

    // 判断树是否平衡，也就是任意一个节点到叶子节点，经过的黑色链接数量相同
    // 先计算根节点到最左边叶子节点的黑链接数量
    blackNum := 0
    x := tree.Root
    for x != nil {
        if !IsRed(x) { // 是黑色链接
            blackNum = blackNum + 1
        }
        x = x.Left
    }

    if !tree.Root.IsBalanced(blackNum) {
        return false
    }
    return true
}

// 节点所在的子树是否是一棵二分查找树
func (node *RBTNode) IsBST() bool {
    if node == nil {
        return true
    }

    // 左子树非空，那么根节点必须大于左儿子节点
    if node.Left != nil {
        if node.Value > node.Left.Value {
        } else {
            fmt.Printf("father:%#v,lchild:%#v,rchild:%#v\n", node, node.Left, node.Right)
            return false
        }
    }

    // 右子树非空，那么根节点必须小于右儿子节点
    if node.Right != nil {
        if node.Value < node.Right.Value {
        } else {
            fmt.Printf("father:%#v,lchild:%#v,rchild:%#v\n", node, node.Left, node.Right)
            return false
        }
    }

    // 左子树也要判断是否是平衡查找树
    if !node.Left.IsBST() {
        return false
    }

    // 右子树也要判断是否是平衡查找树
    if !node.Right.IsBST() {
        return false
    }

    return true
}

// 节点所在的子树是否遵循2-3-4树
func (node *RBTNode) Is234() bool {
    if node == nil {
        return true
    }

    // 不允许连续两个左红链接
    if IsRed(node) && IsRed(node.Left) {
        fmt.Printf("father:%#v,lchild:%#v\n", node, node.Left)
        return false
    }

    if IsRed(node) && IsRed(node.Right) {
        fmt.Printf("father:%#v,rchild:%#v\n", node, node.Right)
        return false
    }

    // 左子树也要判断是否遵循2-3-4树
    if !node.Left.Is234() {
        return false
    }

    // 右子树也要判断是否是遵循2-3-4树
    if !node.Right.Is234() {
        return false
    }

    return true
}

// 节点所在的子树是否平衡，是否有 blackNum 个黑链接
func (node *RBTNode) IsBalanced(blackNum int) bool {
    if node == nil {
        return blackNum == 0
    }

    if !IsRed(node) {
        blackNum = blackNum - 1
    }

    if !node.Left.IsBalanced(blackNum) {
        fmt.Println("node.Left to leaf black link is not ", blackNum)
        return false
    }

    if !node.Right.IsBalanced(blackNum) {
        fmt.Println("node.Right to leaf black link is not ", blackNum)
        return false
    }

    return true
}

运行请看完整代码。

2.9. 完整程序

package main

import "fmt"

// 普通红黑树实现，参考 Java TreeMap，更强壮。
// red-black tree

// 定义颜色
const (
    RED   = true
    BLACK = false
)

// 普通红黑树
type RBTree struct {
    Root *RBTNode // 树根节点
}

// 新建一棵空树
func NewRBTree() *RBTree {
    return &RBTree{}
}

// 普通红黑树节点
type RBTNode struct {
    Value  int64    // 值
    Times  int64    // 值出现的次数
    Left   *RBTNode // 左子树
    Right  *RBTNode // 右子树
    Parent *RBTNode // 父节点
    Color  bool     // 父亲指向该节点的链接颜色
}

// 节点的颜色
func IsRed(node *RBTNode) bool {
    if node == nil {
        return false
    }
    return node.Color == RED
}

// 返回节点的父亲节点
func ParentOf(node *RBTNode) *RBTNode {
    if node == nil {
        return nil
    }

    return node.Parent
}

// 返回节点的左子节点
func LeftOf(node *RBTNode) *RBTNode {
    if node == nil {
        return nil
    }

    return node.Left
}

// 返回节点的右子节点
func RightOf(node *RBTNode) *RBTNode {
    if node == nil {
        return nil
    }

    return node.Right
}

// 设置节点颜色
func SetColor(node *RBTNode, color bool) {
    if node != nil {
        node.Color = color
    }
}

// 对某节点左旋转
func (tree *RBTree) RotateLeft(h *RBTNode) {
    if h != nil {

        // 看图理解
        x := h.Right
        h.Right = x.Left

        if x.Left != nil {
            x.Left.Parent = h
        }

        x.Parent = h.Parent
        if h.Parent == nil {
            tree.Root = x
        } else if h.Parent.Left == h {
            h.Parent.Left = x
        } else {
            h.Parent.Right = x
        }
        x.Left = h
        h.Parent = x
    }
}

// 对某节点右旋转
func (tree *RBTree) RotateRight(h *RBTNode) {
    if h != nil {

        // 看图理解
        x := h.Left
        h.Left = x.Right

        if x.Right != nil {
            x.Right.Parent = h
        }

        x.Parent = h.Parent
        if h.Parent == nil {
            tree.Root = x
        } else if h.Parent.Right == h {
            h.Parent.Right = x
        } else {
            h.Parent.Left = x
        }
        x.Right = h
        h.Parent = x
    }
}

// 普通红黑树添加元素
func (tree *RBTree) Add(value int64) {
    // 根节点为空
    if tree.Root == nil {
        // 根节点都是黑色
        tree.Root = &RBTNode{
            Value: value,
            Color: BLACK,
        }
        return
    }

    // 辅助变量 t，表示新元素要插入到该子树，t是该子树的根节点
    t := tree.Root

    // 插入元素后，插入元素的父亲节点
    var parent *RBTNode

    // 辅助变量，为了知道元素最后要插到左边还是右边
    var cmp int64 = 0

    for {
        parent = t

        cmp = value - t.Value
        if cmp < 0 {
            // 比当前节点小，往左子树插入
            t = t.Left
        } else if cmp > 0 {
            // 比当前节点节点大，往右子树插入
            t = t.Right
        } else {
            // 已经存在值了，更新出现的次数
            t.Times = t.Times + 1
            return
        }

        // 终于找到要插入的位置了
        if t == nil {
            break // 这时叶子节点是 parent，要插入到 parent 的下面，跳到外层去
        }
    }

    // 新节点，它要插入到 parent下面
    newNode := &RBTNode{
        Value:  value,
        Parent: parent,
    }
    if cmp < 0 {
        // 知道要从左边插进去
        parent.Left = newNode
    } else {
        // 知道要从右边插进去
        parent.Right = newNode
    }

    // 插入新节点后，可能破坏了红黑树特征，需要修复，核心函数
    tree.fixAfterInsertion(newNode)
}

// 调整新插入的节点，自底而上
// 可以看图理解
func (tree *RBTree) fixAfterInsertion(node *RBTNode) {
    // 插入的新节点一定要是红色
    node.Color = RED

    // 节点不能是空，不能是根节点，父亲的颜色必须为红色（如果是黑色，那么直接插入不破坏平衡，不需要调整了）
    for node != nil && node != tree.Root && node.Parent.Color == RED {
        // 父亲在祖父的左边
        if ParentOf(node) == LeftOf(ParentOf(ParentOf(node))) {
            // 叔叔节点
            uncle := RightOf(ParentOf(ParentOf(node)))

            // 图例3左边部分，叔叔是红节点，祖父变色，也就是父亲和叔叔变黑，祖父变红
            if IsRed(uncle) {
                SetColor(ParentOf(node), BLACK)
                SetColor(uncle, BLACK)
                SetColor(ParentOf(ParentOf(node)), RED)
                // 还要向上递归
                node = ParentOf(ParentOf(node))
            } else {
                // 图例4左边部分，叔叔是黑节点，并且插入的节点在父亲的右边，需要对父亲左旋
                if node == RightOf(ParentOf(node)) {
                    node = ParentOf(node)
                    tree.RotateLeft(node)
                }

                // 变色，并对祖父进行右旋
                SetColor(ParentOf(node), BLACK)
                SetColor(ParentOf(ParentOf(node)), RED)
                tree.RotateRight(ParentOf(ParentOf(node)))
            }
        } else {
            // 父亲在祖父的右边，与父亲在祖父的左边相似
            // 叔叔节点
            uncle := LeftOf(ParentOf(ParentOf(node)))

            // 图例3右边部分，叔叔是红节点，祖父变色，也就是父亲和叔叔变黑，祖父变红
            if IsRed(uncle) {
                SetColor(ParentOf(node), BLACK)
                SetColor(uncle, BLACK)
                SetColor(ParentOf(ParentOf(node)), RED)
                // 还要向上递归
                node = ParentOf(ParentOf(node))
            } else {
                // 图例4右边部分，叔叔是黑节点，并且插入的节点在父亲的左边，需要对父亲右旋
                if node == LeftOf(ParentOf(node)) {
                    node = ParentOf(node)
                    tree.RotateRight(node)
                }

                // 变色，并对祖父进行左旋
                SetColor(ParentOf(node), BLACK)
                SetColor(ParentOf(ParentOf(node)), RED)
                tree.RotateLeft(ParentOf(ParentOf(node)))
            }
        }
    }

    // 根节点永远为黑
    tree.Root.Color = BLACK
}

// 普通红黑树删除元素
func (tree *RBTree) Delete(value int64) {
    // 查找元素是否存在，不存在则退出
    p := tree.Find(value)
    if p == nil {
        return
    }

    // 删除该节点
    tree.delete(p)
}

// 删除节点核心函数
// 找最小后驱节点来补位，删除内部节点转为删除叶子节点
func (tree *RBTree) delete(node *RBTNode) {
    // 如果左右子树都存在，那么从右子树的左边一直找一直找，就找能到最小后驱节点
    if node.Left != nil && node.Right != nil {
        s := node.Right
        for s.Left != nil {
            s = s.Left
        }

        // 删除的叶子节点找到了，删除内部节点转为删除叶子节点
        node.Value = s.Value
        node.Times = s.Times
        node = s // 可能存在右儿子
    }

    if node.Left == nil && node.Right == nil {
        // 没有子树，要删除的节点就是叶子节点。
    } else {
        // 只有一棵子树，因为红黑树的特征，该子树就只有一个节点
        // 找到该唯一节点
        replacement := node.Left
        if node.Left == nil {
            replacement = node.Right
        }

        // 替换开始，子树的唯一节点替代被删除的内部节点
        replacement.Parent = node.Parent
        if node.Parent == nil {
            // 要删除的节点的父亲为空，表示要删除的节点为根节点，唯一子节点成为树根
            tree.Root = replacement
        } else if node == node.Parent.Left {
            // 子树的唯一节点替代被删除的内部节点
            node.Parent.Left = replacement
        } else {
            // 子树的唯一节点替代被删除的内部节点
            node.Parent.Right = replacement
        }

        // delete this node
        node.Parent = nil
        node.Right = nil
        node.Left = nil

        //  case 1: not enter this logic
        //      R(del)
        //    B   B
        //
        //  case 2: node's color must be black, and it's son must be red
        //    B(del)     B(del)
        //  R  O       O   R
        //
        // 单子树时删除的节点绝对是黑色的，而其唯一子节点必然是红色的
        // 现在唯一子节点替换了被删除节点，该节点要变为黑色
        // now son replace it's father, just change color to black
        replacement.Color = BLACK
        return
    }

    // 要删除的叶子节点没有父亲，那么它是根节点，直接置空，返回
    if node.Parent == nil {
        tree.Root = nil
        return
    }

    // 要删除的叶子节点，是一个黑节点，删除后会破坏平衡，需要进行调整，调整成可以删除的状态
    if !IsRed(node) {
        // 核心函数
        tree.fixAfterDeletion(node)
    }

    // 现在可以删除叶子节点了
    if node == node.Parent.Left {
        node.Parent.Left = nil
    } else if node == node.Parent.Right {
        node.Parent.Right = nil
    }

    node.Parent = nil

}

// 调整删除的叶子节点，自底向上
// 可以看图理解
func (tree *RBTree) fixAfterDeletion(node *RBTNode) {
    // 如果不是递归到根节点，且节点是黑节点，那么继续递归
    for tree.Root != node && !IsRed(node) {
        // 要删除的节点在父亲左边，对应图例1，2
        if node == LeftOf(ParentOf(node)) {
            // 找出兄弟
            brother := RightOf(ParentOf(node))

            // 兄弟是红色的，对应图例1，那么兄弟变黑，父亲变红，然后对父亲左旋，进入图例21,22,23
            if IsRed(brother) {
                SetColor(brother, BLACK)
                SetColor(ParentOf(node), RED)
                tree.RotateLeft(ParentOf(node))
                brother = RightOf(ParentOf(node)) // 图例1调整后进入图例21,22,23，兄弟此时变了
            }

            // 兄弟是黑色的，对应图例21，22，23
            // 兄弟的左右儿子都是黑色，进入图例23，将兄弟设为红色，父亲所在的子树作为整体，当作删除的节点，继续向上递归
            if !IsRed(LeftOf(brother)) && !IsRed(RightOf(brother)) {
                SetColor(brother, RED)
                node = ParentOf(node)
            } else {
                // 兄弟的右儿子是黑色，进入图例22，将兄弟设为红色，兄弟的左儿子设为黑色，对兄弟右旋，进入图例21
                if !IsRed(RightOf(brother)) {
                    SetColor(LeftOf(brother), BLACK)
                    SetColor(brother, RED)
                    tree.RotateRight(brother)
                    brother = RightOf(ParentOf(node)) // 图例22调整后进入图例21，兄弟此时变了
                }

                // 兄弟的右儿子是红色，进入图例21，将兄弟设置为父亲的颜色，兄弟的右儿子以及父亲变黑，对父亲左旋
                SetColor(brother, ParentOf(node).Color)
                SetColor(ParentOf(node), BLACK)
                SetColor(RightOf(brother), BLACK)
                tree.RotateLeft(ParentOf(node))

                node = tree.Root
            }
        } else {
            // 要删除的节点在父亲右边，对应图例3，4
            // 找出兄弟
            brother := RightOf(ParentOf(node))

            // 兄弟是红色的，对应图例3，那么兄弟变黑，父亲变红，然后对父亲右旋，进入图例41,42,43
            if IsRed(brother) {
                SetColor(brother, BLACK)
                SetColor(ParentOf(node), RED)
                tree.RotateRight(ParentOf(node))
                brother = LeftOf(ParentOf(node)) // 图例3调整后进入图例41,42,43，兄弟此时变了
            }

            // 兄弟是黑色的，对应图例41，42，43
            // 兄弟的左右儿子都是黑色，进入图例43，将兄弟设为红色，父亲所在的子树作为整体，当作删除的节点，继续向上递归
            if !IsRed(LeftOf(brother)) && !IsRed(RightOf(brother)) {
                SetColor(brother, RED)
                node = ParentOf(node)
            } else {
                // 兄弟的左儿子是黑色，进入图例42，将兄弟设为红色，兄弟的右儿子设为黑色，对兄弟左旋，进入图例41
                if !IsRed(LeftOf(brother)) {
                    SetColor(RightOf(brother), BLACK)
                    SetColor(brother, RED)
                    tree.RotateLeft(brother)
                    brother = LeftOf(ParentOf(node)) // 图例42调整后进入图例41，兄弟此时变了
                }

                // 兄弟的左儿子是红色，进入图例41，将兄弟设置为父亲的颜色，兄弟的左儿子以及父亲变黑，对父亲右旋
                SetColor(brother, ParentOf(node).Color)
                SetColor(ParentOf(node), BLACK)
                SetColor(LeftOf(brother), BLACK)
                tree.RotateRight(ParentOf(node))

                node = tree.Root
            }
        }
    }

    // this node always black
    SetColor(node, BLACK)
}

// 找出最小值的节点
func (tree *RBTree) FindMinValue() *RBTNode {
    if tree.Root == nil {
        // 如果是空树，返回空
        return nil
    }

    return tree.Root.FindMinValue()
}

func (node *RBTNode) FindMinValue() *RBTNode {
    // 左子树为空，表面已经是最左的节点了，该值就是最小值
    if node.Left == nil {
        return node
    }

    // 一直左子树递归
    return node.Left.FindMinValue()
}

// 找出最大值的节点
func (tree *RBTree) FindMaxValue() *RBTNode {
    if tree.Root == nil {
        // 如果是空树，返回空
        return nil
    }

    return tree.Root.FindMaxValue()
}

func (node *RBTNode) FindMaxValue() *RBTNode {
    // 右子树为空，表面已经是最右的节点了，该值就是最大值
    if node.Right == nil {
        return node
    }

    // 一直右子树递归
    return node.Right.FindMaxValue()
}

// 查找指定节点
func (tree *RBTree) Find(value int64) *RBTNode {
    if tree.Root == nil {
        // 如果是空树，返回空
        return nil
    }

    return tree.Root.Find(value)
}

func (node *RBTNode) Find(value int64) *RBTNode {
    if value == node.Value {
        // 如果该节点刚刚等于该值，那么返回该节点
        return node
    } else if value < node.Value {
        // 如果查找的值小于节点值，从节点的左子树开始找
        if node.Left == nil {
            // 左子树为空，表示找不到该值了，返回nil
            return nil
        }
        return node.Left.Find(value)
    } else {
        // 如果查找的值大于节点值，从节点的右子树开始找
        if node.Right == nil {
            // 右子树为空，表示找不到该值了，返回nil
            return nil
        }
        return node.Right.Find(value)
    }
}

// 中序遍历
func (tree *RBTree) MidOrder() {
    tree.Root.MidOrder()
}

func (node *RBTNode) MidOrder() {
    if node == nil {
        return
    }

    // 先打印左子树
    node.Left.MidOrder()

    // 按照次数打印根节点
    for i := 0; i <= int(node.Times); i++ {
        fmt.Println(node.Value)
    }

    // 打印右子树
    node.Right.MidOrder()
}

// 验证是不是棵红黑树
func (tree *RBTree) IsRBTree() bool {
    if tree == nil || tree.Root == nil {
        return true
    }

    // 判断树是否是一棵二分查找树
    if !tree.Root.IsBST() {
        return false
    }

    // 判断树是否遵循2-3-4树，也就是不能有连续的两个红链接
    if !tree.Root.Is234() {
        return false
    }

    // 判断树是否平衡，也就是任意一个节点到叶子节点，经过的黑色链接数量相同
    // 先计算根节点到最左边叶子节点的黑链接数量
    blackNum := 0
    x := tree.Root
    for x != nil {
        if !IsRed(x) { // 是黑色链接
            blackNum = blackNum + 1
        }
        x = x.Left
    }

    if !tree.Root.IsBalanced(blackNum) {
        return false
    }
    return true
}

// 节点所在的子树是否是一棵二分查找树
func (node *RBTNode) IsBST() bool {
    if node == nil {
        return true
    }

    // 左子树非空，那么根节点必须大于左儿子节点
    if node.Left != nil {
        if node.Value > node.Left.Value {
        } else {
            fmt.Printf("father:%#v,lchild:%#v,rchild:%#v\n", node, node.Left, node.Right)
            return false
        }
    }

    // 右子树非空，那么根节点必须小于右儿子节点
    if node.Right != nil {
        if node.Value < node.Right.Value {
        } else {
            fmt.Printf("father:%#v,lchild:%#v,rchild:%#v\n", node, node.Left, node.Right)
            return false
        }
    }

    // 左子树也要判断是否是平衡查找树
    if !node.Left.IsBST() {
        return false
    }

    // 右子树也要判断是否是平衡查找树
    if !node.Right.IsBST() {
        return false
    }

    return true
}

// 节点所在的子树是否遵循2-3-4树
func (node *RBTNode) Is234() bool {
    if node == nil {
        return true
    }

    // 不允许连续两个左红链接
    if IsRed(node) && IsRed(node.Left) {
        fmt.Printf("father:%#v,lchild:%#v\n", node, node.Left)
        return false
    }

    if IsRed(node) && IsRed(node.Right) {
        fmt.Printf("father:%#v,rchild:%#v\n", node, node.Right)
        return false
    }

    // 左子树也要判断是否遵循2-3-4树
    if !node.Left.Is234() {
        return false
    }

    // 右子树也要判断是否是遵循2-3-4树
    if !node.Right.Is234() {
        return false
    }

    return true
}

// 节点所在的子树是否平衡，是否有 blackNum 个黑链接
func (node *RBTNode) IsBalanced(blackNum int) bool {
    if node == nil {
        return blackNum == 0
    }

    if !IsRed(node) {
        blackNum = blackNum - 1
    }

    if !node.Left.IsBalanced(blackNum) {
        fmt.Println("node.Left to leaf black link is not ", blackNum)
        return false
    }

    if !node.Right.IsBalanced(blackNum) {
        fmt.Println("node.Right to leaf black link is not ", blackNum)
        return false
    }

    return true
}

func main() {
    tree := NewRBTree()
    values := []int64{2, 3, 7, 10, 10, 10, 10, 23, 9, 102, 109, 111, 112, 113}
    for _, v := range values {
        tree.Add(v)
    }

    // 找到最大值或最小值的节点
    fmt.Println("find min value:", tree.FindMinValue())
    fmt.Println("find max value:", tree.FindMaxValue())

    // 查找不存在的99
    node := tree.Find(99)
    if node != nil {
        fmt.Println("find it 99!")
    } else {
        fmt.Println("not find it 99!")
    }

    // 查找存在的9
    node = tree.Find(9)
    if node != nil {
        fmt.Println("find it 9!")
    } else {
        fmt.Println("not find it 9!")
    }

    tree.MidOrder()

    // 删除存在的9后，再查找9
    tree.Delete(9)
    tree.Delete(10)
    tree.Delete(2)
    tree.Delete(3)
    tree.Add(4)
    tree.Add(3)
    tree.Add(10)
    tree.Delete(111)
    node = tree.Find(9)
    if node != nil {
        fmt.Println("find it 9!")
    } else {
        fmt.Println("not find it 9!")
    }

    if tree.IsRBTree() {
        fmt.Println("is a rb tree")
    } else {
        fmt.Println("is not rb tree")
    }

    tree.Delete(3)
    tree.Delete(4)
    tree.Delete(7)
    tree.Delete(10)
    tree.Delete(23)
    tree.Delete(102)
    tree.Delete(109)
    tree.Delete(112)
    tree.Delete(112)
    tree.MidOrder()
}

运行：

find min value: &{2 0 <nil> <nil> 0xc000092060 false}
find max value: &{113 0 <nil> <nil> 0xc0000921e0 true}
not find it 99!
find it 9!
2
3
7
9
10
10
10
10
23
102
109
111
112
113
not find it 9!
is a rb tree

红黑树，无论是左偏还是普通的红黑树，理解都可以直接理解2-3或2-3-4树，添加操作比较简单，删除则是向兄弟借值或和父亲合并，然后如果父亲空了，把父亲的子树当成删除的一个整体，继续递归向上，至于二叉化的调整实现，则是将3或4节点画成红链接，可以多画下图就理解了。

三、应用场景

红黑树可以用来作为字典 Map 的基础数据结构，可以存储键值对，然后通过一个键，可以快速找到键对应的值，相比哈希表查找，不需要占用额外的空间。我们以上的代码实现只有 value，没有 key:value，可以简单改造实现字典。

Java 语言基础类库中的 HashMap，TreeSet，TreeMap 都有使用到，C++ 语言的 STL 标准模板库中，map 和 set 类也有使用到。很多中间件也有使用到，比如 Nginx，但 Golang 语言标准库并没有它。

最后编辑: kuteng 文档更新时间: 2021-01-10 15:12 作者：kuteng

2-3-4树和普通红黑树

一、2-3-4 树

1.1. 2-3-4 树介绍

1.2. 2-3-4 树插入元素

1.3. 2-3-4 树删除元素

二、 普通红黑树
