默认情况下，kind集群只映射控制面（control-plane）节点的一个端口（6443）到主机的随机端口，用于从主机访问kube-apiserver。

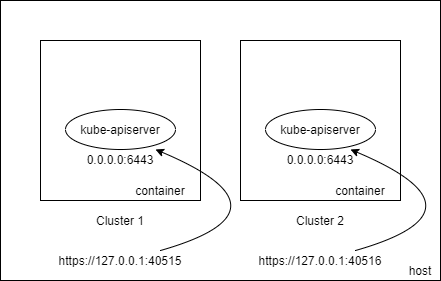

上图展示了两个kind集群，集群Cluster 1 映射了kube-apiserver的端口到主机的40515端口，集群Cluster 2映射了kube-apiserver的端口到主机的40516端口，这样在主机上可以通过40515和40516端口分别访问这两个集群。

某些场景下，我们会在Kind集群中运行NodePort类型的Service，并希望在主机上直接能够访问。此时可以在启动Kind集群时通过extraPortMappings配置额外需要映射的端口。

接下来，通过一个简单的例子来演示其用法。

集群配置

例如，我们需要访问的服务NodePort 为30000，并且希望把这个端口映射到主机上的30001端口，那么可以准备如下配置：

apiVersion: kind.x-k8s.io/v1alpha4
kind: Cluster
nodes:
- role: control-plane
  extraPortMappings:
  - containerPort: 30000
    hostPort: 30001
    listenAddress: "0.0.0.0" # Optional, defaults to "0.0.0.0"
    protocol: tcp # Optional, defaults to tcp
- role: worker

该配置将从control-plane的节点上映射容器端口30000到主机的30001端口。将配置保存在文件中，如kind.config。

接着使用kind命令行工具创建集群：

# kind create cluster --name rainbow --config kind.config

此时可以通过docker ps命令查看到映射的端口：

# docker ps --format "table {{.ID}}\t{{.Names}}\t{{.Ports}}"
CONTAINER ID        NAMES                             PORTS
6c723f417eee        rainbow-worker
09c63c3d283c        rainbow-control-plane             127.0.0.1:43890->6443/tcp, 0.0.0.0:30001->30000/tcp

部署服务

在本例中，我们部署一个nginx应用：

apiVersion: apps/v1
kind: Deployment
metadata:
  name: nginx
  labels:
    app: nginx
spec:
  replicas: 1
  selector:
    matchLabels:
      app: nginx
  template:
    metadata:
      labels:
        app: nginx
    spec:
      containers:
      - image: nginx
        name: nginx
        ports:
        - containerPort: 80

接着，创建一个NodePort类型的Service:

apiVersion: v1
kind: Service
metadata:
  name: hostname-service
spec:
  type: NodePort
  selector:
    app: nginx
  ports:
    - protocol: TCP
      port: 80
      targetPort: 80
      nodePort: 30000

访问服务

此时可以在主机上通过映射到主机的30001端口访问服务：

# curl localhost:30001
<!DOCTYPE html>
<html>
<head>
<title>Welcome to nginx!</title>
</head>
...

此外，也可以在主机外，通过主机IP:端口方式访问服务，例如使用浏览器访问：

http://189.139.131.166:30001/

小结

上面的例子中，我们使用extraPortMappings映射了一个端口到主机，也可以同时映射多个端口到主机。同时还可以从kind集群中任意节点上映射端口到主机，对于NodePort类型的服务，无论从哪个结点上映射效果都是相同的。
