上一章对如何下载运行BFE进行了介绍,用安装包中的缺省配置运行了BFE程序。

本章将对BFE的配置进行进一步介绍,通过一个简单的负载均衡的例子,说明如何基于BFE配置一个基础的负载均衡系统。

场景说明

对于负载均衡,基本能力就是将从客户端的请求,转发到一组后端服务示例上去。BFE的概念中,相同功能的后端服务定义为一个集群。

下面我们通过一个简单的例子,展示如何配置BFE转发到后端集群上。

现在有一个域名为“example.org”网站,后端有三台服务器,instance-1,instance-2,instance-3。需要通过BFE将HTTP请求转发到后端三台服务器上。

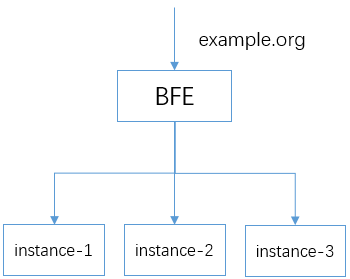

如下示意图:

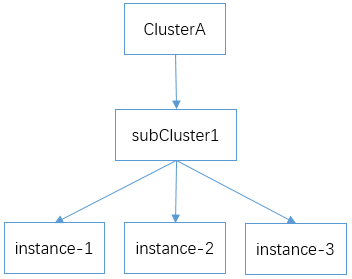

在后续配置中,三个实例将定义为在同一个逻辑集群clusterA和逻辑子集群subCluster1中:

修改基础配置文件bfe.conf

bfe.conf包含了BFE的基础配置。读者了解配置文件,可以从这个文件入手。该配置文件包含大量配置选项,具体含义将在后续进行描述。

在bfe.conf中可以查看缺省端口配置,用户可以根据需要,修改监听的端口。。

[Server]
# listen port for http request
HttpPort = 8080
# listen port for https request
HttpsPort = 8443
# listen port for monitor request
MonitorPort = 8421

转发配置流程

确定基础配置文件bfe.conf后,用户可以设置转发相关的配置。

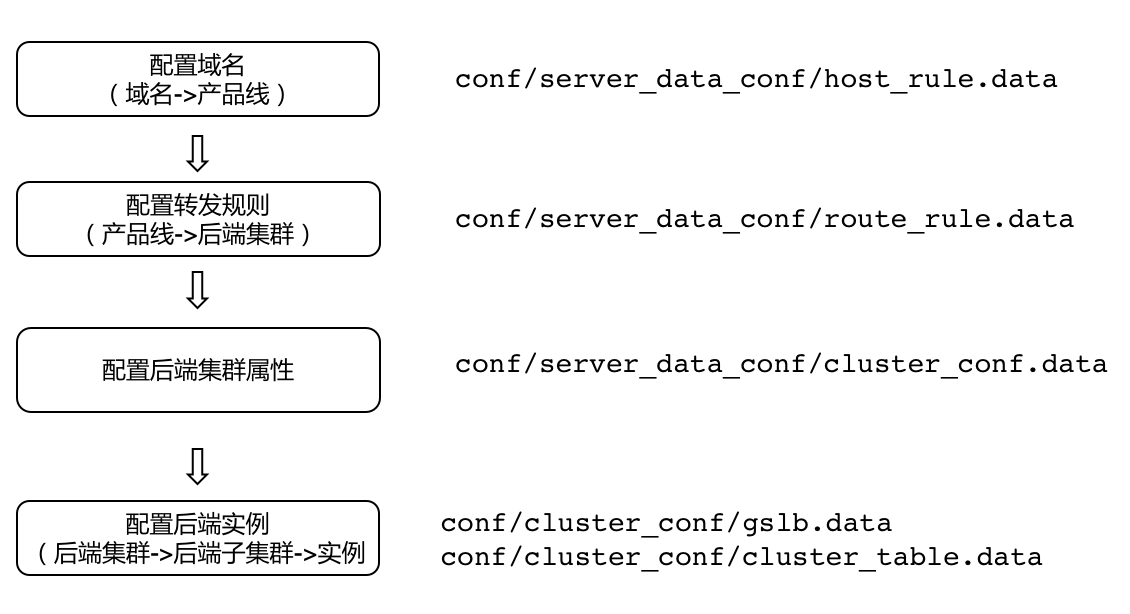

转发配置的推荐流程如上图所示,主要步骤为:

  1. 配置域名:配置需要处理的域名,这也用于区分租户/产品线。
  2. 配置转发规则:定义消息到后端集群的转发/映射规则,即按什么规则转发消息到某个后端集群。
  3. 配置后端集群的属性:设置后端集群的一些参数,比如后端建连的属性,健康检查方式等。
  4. 配置后端集群实例:配置后端集群实例和权重信息,包括子集群的权重,子集群中的实例的权重等等。

案例说明

下面将以添加一个租户example_product为例,详细描述如何为该租户创建相关配置。

产品线域名配置 host_rule.data

conf/server_data_conf/host_rule.data是BFE的产品线域名表配置文件。

host_rule.data中的”HostTags”字段定义了租户信息,我们添加一个名为”example_product”的租户。租户下可以定义多个域名的tag。字段”Hosts”定义了该tag包含的域名。例子中的tag:exampleTag,包含了需要支持的域名 example.org。文件中的tag由用户自行指定。

该配置文件的示例如下:

{
    "Version": "1",
    "DefaultProduct": null,
    "Hosts": {
        "exampleTag":[
            "example.org"
        ]
    },
    "HostTags": {
        "example_product":[
            "exampleTag"
        ]
    }
}

转发规则配置 route_rule.data

conf/server_data_conf/route_rule.data 是BFE的分流配置文件。

在上述例子中,将定义一个后端集群cluster_A,它将代表后端服务的集群。

以下示例中,“Cond”使用了条件原语req_host_in(),将请求header的Host域为”example.org”的消息,发送到后端集群cluster_A。

{
    "Version": "1",
    "ProductRule": {
        "example_product": [
            {
                "Cond": "req_host_in(\"example.org\")",
                "ClusterName": "cluster_A"
            },
            {
                "Cond": "default_t()",
                "ClusterName": "cluster_default"
            }
        ]
    }
}

后端集群配置 cluster_conf.data

conf/server_data_conf/cluster_conf.data 为后端集群的配置文件。包含了后端集群“cluster_A”的相关配置。包括:后端基础配置、健康检查配置、GSLB基础配置和集群基础配置。

上述的例子,可以使用以下配置:

{
    "Version": "1",
    "Config": {
        "cluster_A": {
            "BackendConf": {
                "TimeoutConnSrv": 2000,
                "TimeoutResponseHeader": 50000,
                "MaxIdleConnsPerHost": 0,
                "RetryLevel": 0
            },
            "CheckConf": {
                "Schem": "http",
                "Uri": "/",
                "Host": "example.org",
                "StatusCode": 200,
                "FailNum": 10,
                "CheckInterval": 1000
            },
            "GslbBasic": {
                "CrossRetry": 0,
                "RetryMax": 2
            },
            "ClusterBasic": {
                "TimeoutReadClient": 30000,
                "TimeoutWriteClient": 60000,
                "TimeoutReadClientAgain": 30000,
            }
        }
    }
}

cluster_conf.data中的配置项较多,各个项的具体描述如下:

  • 后端基础配置BackendConf
配置项 描述
BackendConf.TimeoutConnSrv Integer
连接后端的超时时间,单位是毫秒
默认值2
BackendConf.TimeoutResponseHeader Integer
从后端读响应头的超时时间,单位是毫秒
默认值60
BackendConf.MaxIdleConnsPerHost Integer
BFE实例与每个后端的最大空闲长连接数
默认值2
BackendConf.MaxConnsPerHost Integer
BFE实例与每个后端的最大长连接数,0代表无限制
默认值0
BackendConf.RetryLevel Integer
请求重试级别。0:连接后端失败时,进行重试;1:连接后端失败、转发GET请求失败时均进行重试
默认值0

* 健康检查配置CheckConf
配置项 描述
CheckConf.Schem String
健康检查协议,支持HTTP和TCP
默认值 HTTP
CheckConf.Uri String
健康检查请求URI (仅HTTP)
默认值 /health_check
CheckConf.Host String
健康检查请求HOST (仅HTTP)
默认值 “”
CheckConf.StatusCode Integer
期待返回的响应状态码 (仅HTTP)
默认值 0,代表任意状态码
CheckConf.FailNum Integer
健康检查启动阈值(转发请求连续失败FailNum次后,将后端实例置为不可用状态,并启动健康检查)
默认值5
CheckConf.SuccNum Integer
健康检查成功阈值(健康检查连续成功SuccNum次后,将后端实例置为可用状态)
默认值1
CheckConf.CheckTimeout Integer
健康检查的超时时间,单位是毫秒
默认值0(无超时)
CheckConf.CheckInterval Integer
健康检查的间隔时间,单位是毫秒
默认值1

  • GSLB基础配置GslbBasic
配置项 描述
GslbBasic.CrossRetry Integer
跨子集群最大重试次数
默认值0
GslbBasic.RetryMax Integer
子集群内最大重试次数
默认值2

配置后端集群实例

该部分配置包括:

  • 子集群负载均衡配置 conf/cluster_conf/gslb.data
  • 实例负载均衡配置 conf/cluster_conf/cluster_table.data

####

glsb.data
该文件描述了一个集群所包含的子集群的权重。在上述例子中,我们只需要为集群“cluster_A”定义一个子集群”subCluster1”,权重为100。

{
    "Clusters": {
        "cluster_A": {
            "GSLB_BLACKHOLE": 0,
            "subCluster1": 100
        }
    },
    "Hostname": "",
    "Ts": "0"
}

cluster_table.data

该文件描述了子集群中的实例的信息。示例的子集群”subCluster1”将包含后端的三个实例instance-1、instance-2、instance-3。同时指定了每个实例的IP地址。

{
    "Config": {
        "cluster_A": {
            "subCluster1": [
                {
                    "Addr": "192.168.2.1",
                    "Name": "instance-1",
                    "Port": 8080,
                    "Weight": 10
                },
                {
                    "Addr": "192.168.2.2",
                    "Name": "instance-2",
                    "Port": 8080,
                    "Weight": 10
                },
                {
                    "Addr": "192.168.2.3",
                    "Name": "instance-3",
                    "Port": 8080,
                    "Weight": 10
                }
            ]
        }
    },
    "Version": "1"
}

完成上述配置后,重新启动bfe实例,让配置生效。

服务访问验证

在客户端使用curl命令,访问bfe的地址和端口,可以看到看到请求被转发到后端服务器实例。

> 注意:curl命令需要通过参数 -HHost: example.org”, 指定请求的header中的Host字段,否则会收到500错误。

配置的重新加载

上述配置修改后,也可以通过动态方式重新加载配置。

BFE的配置可大致分为两部分:常规配置和动态配置。常规配置,比如bfe.conf,重新加载需要重启BFE进程,新配置才能生效。

动态配置,可以通过访问监控端口,缺省为8421,来触发配置文件的重新读取,无需重启BFE进程,对服务无影响。具体可参考配置管理
