BFE可同时接入多个租户的流量，每个租户包含多个集群，各集群分别处理不同类型业务的请求。请求路由指在BFE转发请求过程中，确定请求所属的租户及目标集群的过程。
BFE路由转发的过程可以参考BFE的转发模型中的说明。
关键数据结构
在路由模块 bfe_route/host_table.go 中定义了用于管理路由规则的数据结构。其中主要包含以下类型：
域名表(hostTable)
hostTable用于管理域名与租户标识的映射关系。
hostTable 是一个Trie树类型的数据结构，以便于支持泛域名查找。简单来说，该Trie树中每个叶子节点到根节点的路径代表了一个域名，叶子节点存有租户名称。
Trie树节点的数据类型如下：
- Children指向该节点的所有子节点
- Entry存放该节点到根节点路径所代表的域名(例x.example.com)，对应的租户名称
- Splat存放该节点到根节点路径所代表的泛域名(例*.x.example.com)，对应的租户名称
// bfe_route/trie/trie.go
type trieChildren map[string]*Trie
type Trie struct {
Children trieChildren
Entry interface{}
Splat interface{}
}VIP表(vipTable)
vipTable用于管理VIP与租户标识的映射关系。
vipTalbe 是一个哈希表类型的数据结构。其中键代表VIP，值代表租户名称。
// bfe_config/bfe_route_conf/vip_rule_conf/vip_table_load.go
type Vip2Product map[string]string分流规则表(productRouteTable)

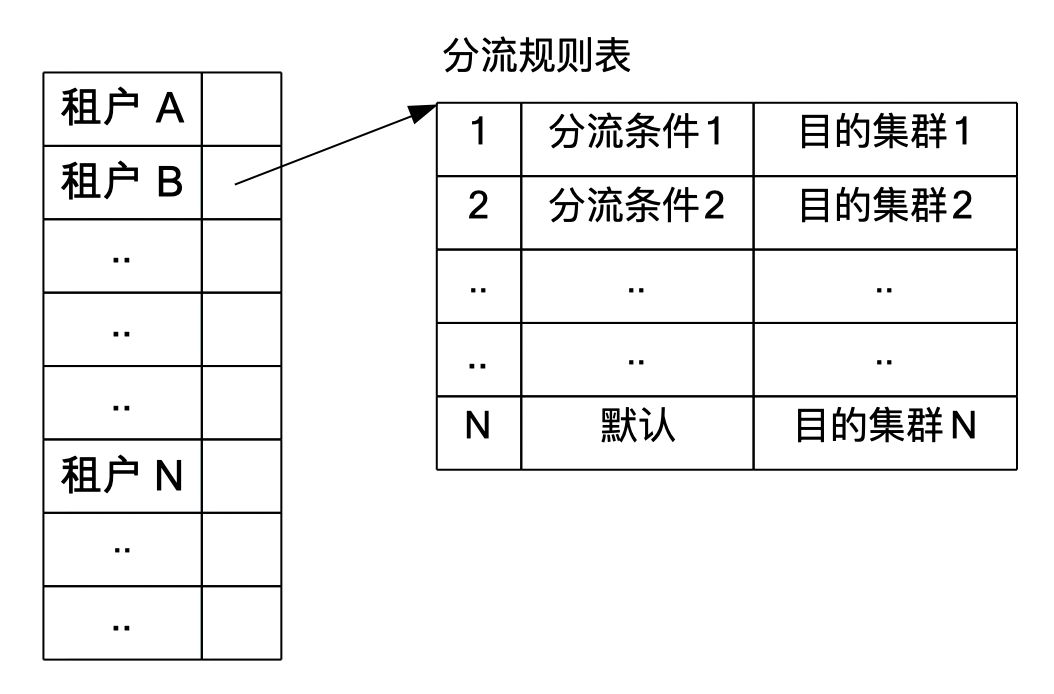

productRouteTable用于管理各租户的分流规则表。
productRouteTable 是一个哈希表类型的数据结构。其中的键代表租户名称, 值为该租户的分流规则表。
各租户的分流规则表包含了一组有序的分流规则。每条规则由规则条件及目的集群组成。
// bfe_config/bfe_route_conf/route_rule_conf/route_table_load.go
type ProductRouteRule map[string]RouteRules
// bfe_route/host_table.go
type HostTable struct {
//...
productRouteTable route_rule_conf.ProductRouteRule
}
分流条件(Condition)
分流条件是一个由条件原语及操作符组成的条件表达式。条件表达式的语法可详见BFE的路由转发机制中的说明。

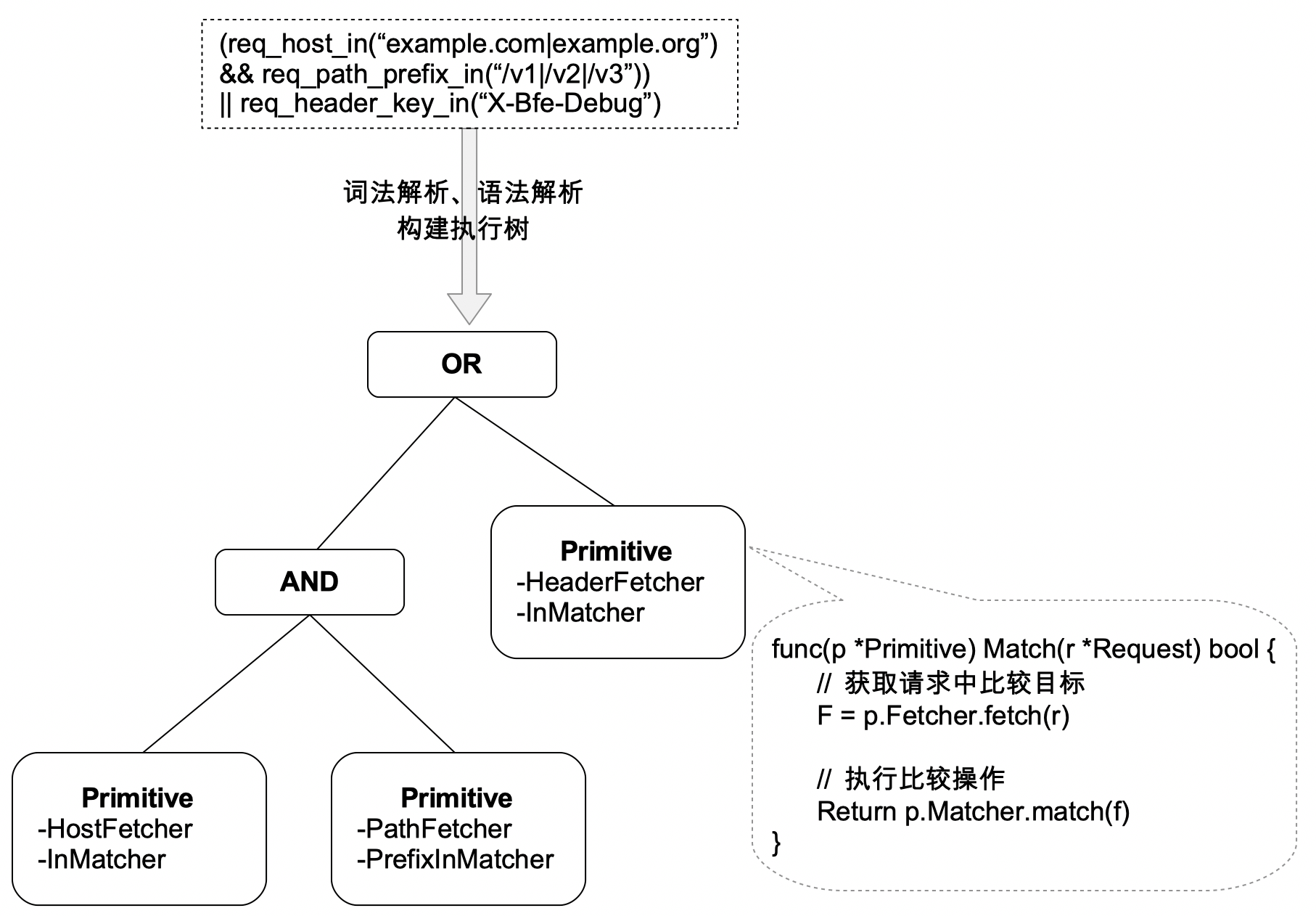

条件表达式在BFE的内部数据结构，是一个中缀表达式形式的二叉树。二叉树的非叶子节点代表了操作符。叶子节点代表条件原语。对请求执行与分流条件匹配时，相当于对该中缀表达式进行求值。其返回值是布尔类型，代表请求是否匹配规则。
目的租户路由
HostTable的LookupHostTagAndProduct()实现了目的租户的查找。
查找的基本流程如下：
- 步骤一: 根据请求的Host字段值，尝试查找hostTable并返回命中的租户名称。
- 步骤二: 如果查找失败，根据请求的访问VIP值，尝试查找vipTable并返回命中的租户名称。
- 步骤三: 如果查找失败，返回缺省的租户名称。
// bfe_route/host_table.go
// LookupHostTagAndProduct find hosttag and product with given hostname.
func (t *HostTable) LookupHostTagAndProduct(req *bfe_basic.Request) error {
hostName := req.HttpRequest.Host
// lookup product by hostname
hostRoute, err := t.findHostRoute(hostName)
// if failed, try to lookup product by visited vip
if err != nil {
if vip := req.Session.Vip; vip != nil {
hostRoute, err = t.findVipRoute(vip.String())
}
}
// if failed, use default proudct
if err != nil && t.defaultProduct != "" {
hostRoute, err = route{product: t.defaultProduct}, nil
}
// set hostTag and product
req.Route.HostTag = hostRoute.tag
req.Route.Product = hostRoute.product
req.Route.Error = err
return err
}目的集群路由
HostTable的LookupCluster()实现了目的集群的查找。
查找的基本流程如下：
- 步骤一：根据请求的归属租户名称查找分流规则表。
- 步骤二：在租户的分流规则表中，按顺序将请求与表中各规则的条件进行匹配。
- 步骤三：对最先匹配到的规则，返回所包含的目的集群。
注意分流规则表的最后一条规则是缺省规则，如果执行到最后一条规则，最终将返回缺省目的集群。
// bfe_route/host_table.go
// LookupCluster find clusterName with given request.
func (t *HostTable) LookupCluster(req *bfe_basic.Request) error {
var clusterName string
// get route rules
rules, ok := t.productRouteTable[req.Route.Product]
if !ok {
...
}
// matching route rules
for _, rule := range rules {
if rule.Cond.Match(req) {
clusterName = rule.ClusterName
break
}
}
...
// set clusterName
req.Route.ClusterName = clusterName
return nil
}
